Verbindungs-Kit 5P Green Rightfor Multipoint

5-polig kopplingssats (grön, höger) till Multipoint / Aspöck-lampa

Typ: 5-polig bajonettsats till högersida, avsedd för Multipoint/Aspöck bakljus. Denna sats innehåller samtliga elektriska kontakter och genomföringar som normalt används vid utbyte eller reparation av bajonetkopplingar på trailer-/släpvagnsbelysning.

Funktion

• Distribuerar och säkerställer elektrisk anslutning mellan fordonets ledningsnät och Multipoint/Aspöck bakljus via en 5-polig bajonettdosa.
• Designad för högermontering, där kontaktkonfigurationen och tätningarna är anpassade för korrekt passform och elektrisk kontakt.
• Levereras med monteringsanvisning, så installation och utbyte kan göras enligt gängse metoder utan behov av specialverktyg.

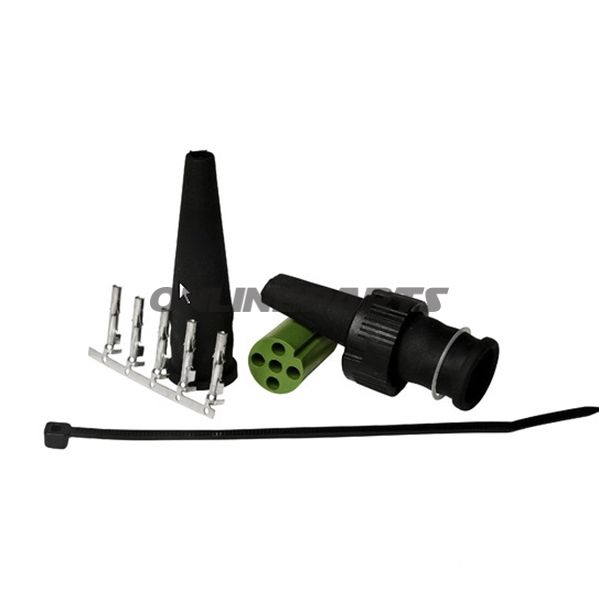

Innehåll i satsen

• 5-polig bajonettdosa (grön)
• Elektriska kontakter för montering i dosan
• 1 x enkel genomföring (tätning/gummi):
• 1 x dubbel genomföring (tätning/gummi)
• Monteringsanvisning

Material och egenskaper

• Dosa tillverkad i slitstark plast med god isoleringsförmåga och motstånd mot vanliga väderpåverkningar (fukt, vibrationer). Färgen är grön, i enlighet med branschstandarden för denna typ av kontakt.
• Kontakter vanligtvis av metalllegering med ytbeteckning för korrosionsskydd och låg kontaktresistans för tillförlitlig strömförsörjning.
• Genomföringarna (tätningsgummiben) tillverkade i elastomer för att säkerställa tätning runt kabeln och minska inträngning av vatten och smuts.

Tekniska fördelar och användningsaspekter

• Kompatibel med Multipoint- och Aspöck-lampserier där 5-polig bajonetkoppling används för signal- och parkeringsljus, blink och jord.
• Modulärt set: utbyte av enskilda kontakter eller gummipackningar är möjligt utan att byta hela kabelsträngen.
• Konfigurationen (höger) ska matchas med fordons- eller ljusenhetens placering vid installation för att säkerställa korrekt kontaktordning.

Identifikation och referens

• Artikelnummer (MPN): 338.17.87
• GTIN / producentkod: ASP13-0523-044

Kompatibilitet och användningsområde

Satsen är avsedd för mekaniker och teknisk personal som arbetar med släpvagnsbelysning samt service av Aspöck-lampor. Den passar för reparation av befintliga bajonettkopplingar och vid byte av skadade kontakter eller läckage. Kontrollera alltid dosans polkonfiguration och den fysiska utformningen (höger/vänster) mot aktuell ljusenhet innan montering.

Anmärkningar

• Produkten levereras som komplett sats för en enda anslutning; det kan finnas förpackningsenheter i distributionen, men försäljningsenheten är avsedd för montering på en ljuskoppling.
• Medföljer monteringsanvisning för korrekt inläggning av kontakter och placering av tätningsgummiben.

Kontaktuppgifter eller ytterligare tekniska data finns normalt hos leverantören av Aspöck-lampor eller i fordonets elscheman om specifik pinplan eller ledningsfärger behövs.
