Ventilinsats Set 6-delar

Ventilinsatsesæt, 6-delt – universelt sæt med ventilkernefjerner til køleanlæg

Produktöversikt: Detta 6-delade ventilinsatseset (MPN: 272.41.16, GTIN: 4250675640087) innehåller ett urval av insatsventiler för köleanläggningar i fordon samt ett verktygsbaserat ventilkernefjerner. Sättet täcker flera vanliga ventiltyper och storlekar, inklusive varianter för R134a och R1234yf-system samt specifika användningar för märken som Peugeot, Volvo, Renault, Citroën och vissa GM-fordon.

Funktion: Ventilinsatserna fungerar som utbytbara inre komponenter i servicekoppar (serviceventiler) på bilarnas klimatanläggningar. De säkerställer tätning och korrekt flöde vid anslutning till och från serviceutrustning. Ventilkernefjerner i setet gör det möjligt att ta bort eller installera ventilkärnor säkert utan onödiga skador på ventilen eller omgivande komponenter, vilket är användbart vid service, avluftning eller byte av defekta kärnor.

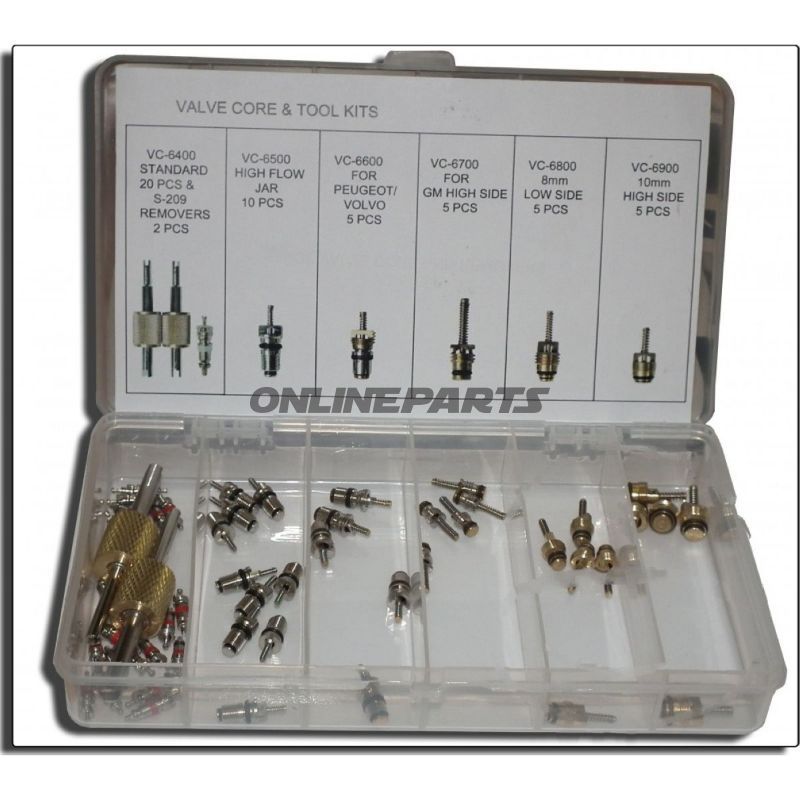

• Komponenter i setet:
  • VC-6400: Standardventil för R134a — längd 19,7 mm, yttre tätning 7,0 mm, gänga M6.
  • VC-6500: Högflödesventil för R134a / R1234yf — lämplig för både hög- och lågtryck på vissa JRA-fordon, längd 18,7 mm, yttre tätning 4,4 mm, gänga M6.
  • VC-6600: Ventil för R134a / R1234yf till Peugeot och Volvo — längd 21,5 mm, yttre tätning 6,6 mm, gänga M8.
  • VC-6700: Högttrycksventil för GM-fordon (R134a / R1234yf) — längd 12,2 mm, yttre tätning 5,0 mm, gänga M6.
  • VC-6800: Ventil för Renault / Citroën (8 mm) — längd 21,8 mm, yttre tätning 5,8 mm, gänga M8.
  • VC-6900: Ventil för Renault / Citroën (10 mm) — längd 21,8 mm, yttre tätning 8,2 mm, gänga M10.

Material och egenskaper: Ventilinsatserna är vanligtvis tillverkade av korrosionsbeständiga metaller (t.ex. mässing eller rostfritt stål) och utrustade med elastomerpackningar för tätning. Materialvalet säkerställer hållbarhet mot köldmedier som R134a och R1234yf samt mot allmänna temperatur- och vibrationspåverkningar i fordonsmiljöer. Elastomerpackningarna är dimensionerade efter yttre tätning (angiven i mm) för att säkerställa kompatibel tätning mot serviceportens säte.

Kompatibilitet och användning: Setet täcker bred användning vid servicearbete, men eftersom köleanläggningar kan variera även inom samma bilmärke bör man alltid kontrollera dimensionell passform (längd, gänga och yttre tätning) mot det befintliga serviceportstämpeln före installation. De angivna varianterna är utformade för både R134a- och R1234yf-system, där så är specificerat; var uppmärksam på fordonstillverkarens anvisningar vid arbete med R1234yf då det kan ställa särskilda krav på utrustning och procedurer.

Användarmanual och rekommendationer till mekaniker:

• Kontrollera gängor (M6, M8, M10), total längd och yttre tätning före montering för att säkerställa korrekt passform.
• Använd lämplig moment vid montering av ventilkärnor för att undvika skador på gängor eller tätplattor.
• När kärnan tas bort med den medföljande kärnafjernerns funktion, se till att systemet är depressuriserat och följ säkerhetsprocedurer vid hantering av köldmedier.
• Byt ut skadade packningar vid behov för att återställa korrekt tätning.

Tekniska identifierare: Produktens artikelnummer (MPN) är 272.41.16 och GTIN 4250675640087. Dessa identifierare kan användas för att säkra rätt reservdelsval och vid beställningsförfrågningar.

Noteringar: Uppgifterna om antal i original tyskspråkig uppsättning (t.ex. uppgifter med "5 Stück") hänvisar till tillverkarens paketmärkningsinformation och bör inte tolkas som att kunden automatiskt får ett specifikt antal vid detaljhandel; kontrollera leveransinformation vid köp. Vid osäkerhet om kompatibilitet rekommenderas att mäta den befintliga ventilinsatsen och jämföra med ovanstående mått innan utbyte.
