VÄXLA VÄXLA AVTAL PÅ/AV

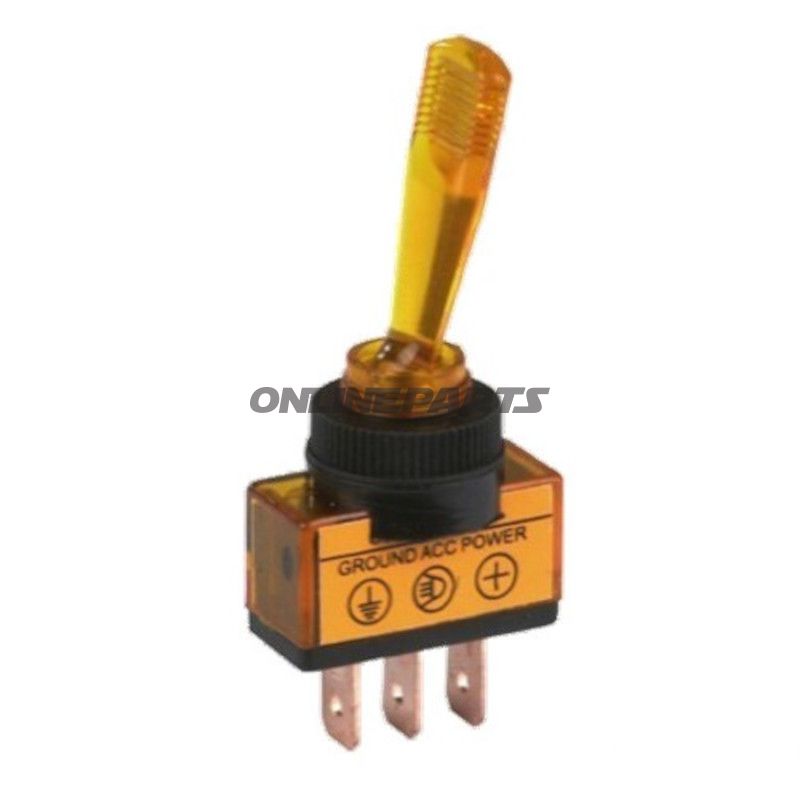

Kippkontakt (på/av) med inbyggd orange indikatorlampa – panelmontering

Denna kippkontakt (på/av) från Herth + Buss ELPARTS, MPN 145.10.17 (GTIN 4026736053499), är en kompakt panelmonterad tänd/slå-kontakt med integrerad orange (gul) indikatorlampa. Den är avsedd för användning i 12–24 V-system och lämpar sig för applikationer där enkel, mekanisk kontakt och visuell statusindikering är nödvändig — t.ex. till extra ljus, värmetillbehör eller andra elektriska kretsar på motorcyklar och mindre fordon.

Funktion

• Kippkontakt med två positioner (0–1) för tänd/slå-funktion.
• Inbyggd orange indikatorlampa synlig i kontaktens topp för visuell bekräftelse av tänd tollstånd.
• Kontaktens lås-positioner ger tydlig mekanisk återkoppling vid aktivering.

Elektriska egenskaper

• Dimensionerad till 20 A vid 12 V DC och 5 A vid 24 V DC – användbar för typiska motorcykelbelastningar som lampor och små elektriska nyttigheter.
• Tre platta kontakter (3 × 6,3 mm) för strömleder och indikatorledning — standardiserat kontaktdesign gör anslutning enkel vid byte eller reparation.

Material och konstruktion

• Hus och kontaktmekanik är utförda för panelmontering med installationsdiameter 11,7 mm och monteringsmöjlighet i plattor upp till 2 mm. Materialval fokuserar på mekanisk hållbarhet och elektrisk säkerhet under normalt driftsmiljö.
• Platta kontakter i metall säkerställer god elektrisk kontakt; lampans kupa är tillverkad i transparent/orange plast för optisk synlighet.

Mekaniska mått och montering

• Panelhål: Ø 11,7 mm.
• Paneltjocklek: upp till 2 mm rekommenderas.
• Ytmonterad med låsposition 0–1; monteringsprincip kräver åtkomst från framkant vid invändig press i förutdrivet hål.

Kompatibilitet och användning

• Lämplig för elektriska kretsar i motorcyklar, ATV:er och andra små fordon där enkel tänd/slå-hantering med visuell status är nödvändig.
• Kan ersätta motsvarande kippkontakter med 6,3 mm platta kontakter och samma installationsdiameter; kontrollera alltid strömkrav i befintlig krets före utbyte.

Säkerhets- och installationsanmärkningar

• Se till korrekt säkring i kretsen i förhållande till maximal ström (20 A vid 12 V). Vid högre belastningar bör kontakten inte användas utan lämpligt relä eller förstärkning.
• Torr, vibrationsbegränsad monteringsmiljö rekommenderas; i mycket fuktiga eller korrosiva miljöer bör extra skydd användas.
• Kontrollera polanslutningar och isolering efter montering. Ström får endast anslutas efter korrekt fäste i panelen.

Identifiering

Produkten tillverkas under artikelnummer (MPN) 145.10.17 och kan spåras via GTIN 4026736053499. Den vanliga benämningen är kipkontakt GE on/off (på tyska ibland angivet som "Schalt Kipp Kontr GE ein/aus").
