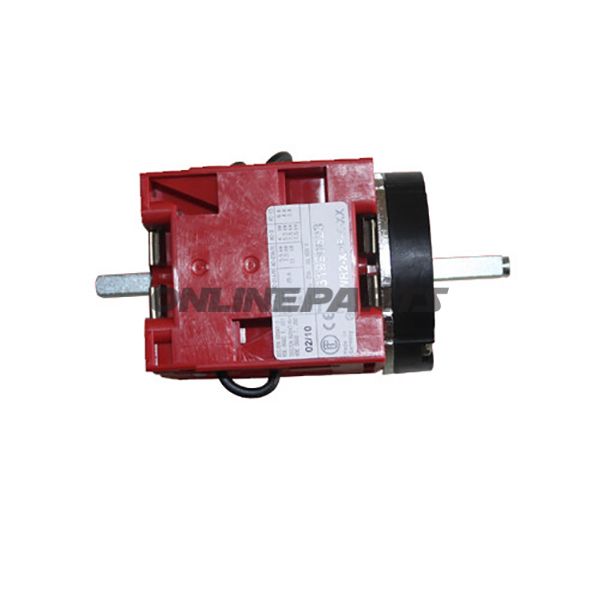

Wendeskiftare Consul 2.30 H200 (Omkopplare för höjning/sänkning av lift)
Produktöversikt: Wendeskiftare Consul 2.30 H200 (modellnummer 315986, MPN 652.13.06) är en mekanisk omkopplare designad för styrning av höj och sänkfunktion på lyftplattformar/liftar. Enheten levereras som Consul-originaldel och är avsedd för inbyggnad i styrsystem där en kontinuerlig axel används.
Funktion: Omkopplaren fungerar som en mekanisk kontakt för att växla mellan höjning och sänkning av liften. Den är utförd med en genomgående axel, vilket tillåter montering i axial konfiguration och säkerställer mekanisk koppling genom enhetens kropp. Designen lämpar sig för direkt mekanisk manövrering eller som del av en större styrenhet, där signaler från omkopplaren används för att aktivera hydrauliska eller elektriska aktuatorer.
Dimensioner och mekaniska mått:
- Husets yttre mått (utan axel): 64 x 48 x 45 mm (L x B x H).
- Längd på skaft/axel: 99 mm.
- Genomgående axel: Ja — utförd för att ge kontinuerlig koppling genom omkopplaren.
Material och byggkvalitet: Produktdata anger en kompakt mekanisk utförande med genomgående axel. Konsul-originaldelar är normalt av metall/legeringskomponenter till axel och låsdelar samt plast eller metallhus beroende på modellvariant. Den kompakta formen och genomgående axel reducerar spel mellan komponenter och förbättrar mekanisk hållbarhet vid upprepad användning. Eftersom det inte föreligger ytterligare materialinformation i leverantörstexten bör man vid krav på korrosionsbeständighet eller livsmedelsgodkända ytor kontrollera den konkreta varianten med leverantören.
Kompatibilitet och användning:
- Designad för användning i lyft- och draganläggningar med behov av mekanisk växling mellan upp/ned.
- Genomgående axel gör den lämplig för installation i paneler eller som del av en axelmonterad kontrollmekanism.
- Som Consul-originaldel förväntas passform och gränssnitt vara kompatibla med Consul-liftar och tillbehör; vid integration i andra system bör mekaniska mått och axeldimension kontrolleras mot befintliga monteringspunkter.
Tekniska anmärkningar till montörer och mekaniker:
- Mått angivna utan axel — beakta skaftlängden (99 mm) vid montering i kapslingar eller bakpaneler.
- Se till rätt fästmetoder och eventuell tätning vid panelmontering för att undvika inträngande av smuts och fukt, vilket kan påverka funktionen över tid.
- Vid utbyte av äldre omkopplare: kontrollera elektriska eller hydrauliska gränsvärden och monteringshål för kompatibilitet.
Identifiering: Denna enhet märks internt av tillverkaren som modell 315986 och MPN 652.13.06. GTIN anges inte i de tillgängliga uppgifterna; kontakta leverantören för GTIN/katalognr vid behov av inköp eller lagerhantering.
Avslutande uppgifter: Produkttexten härrör från Consul-originaldokumentation för en Wendeskiftare avsedd för användning vid höjning och sänkning av lifter. För detaljerade materialkrav, elektriska specifikationer eller monteringsanvisningar rekommenderas att konsultera tillverkarens tekniska dokumentation eller servicemanualen för den specifika liftmodellen.
