Varningsblinkanläggningsbrytare

Varningsblinkkontakt för instrumentpanel — tryckknapp med inbyggd kontrollampa

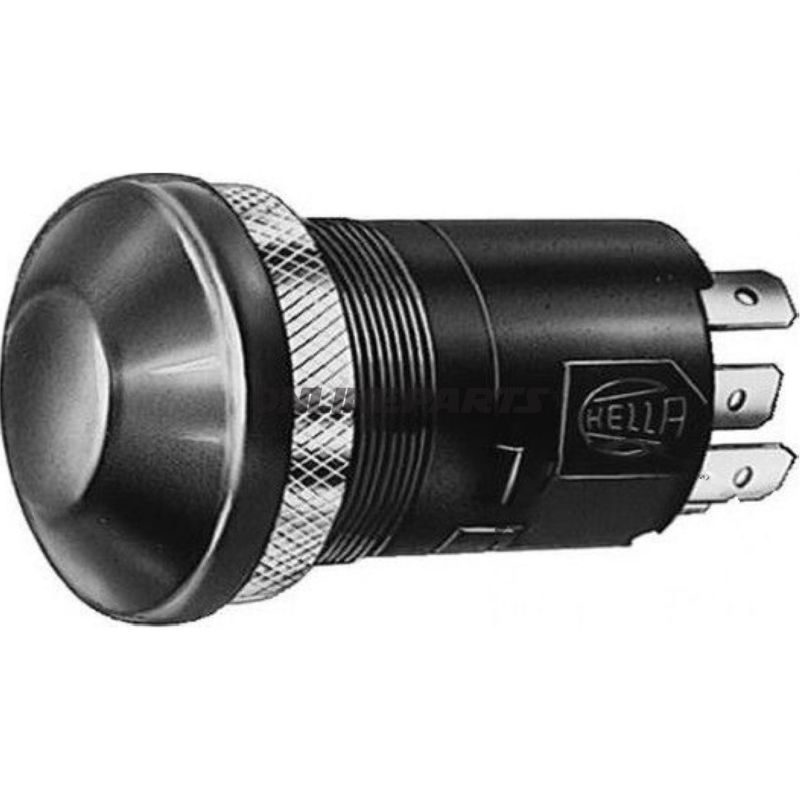

Produkt: Varningsblinkkontakt från Hella (MPN: 145.12.36, GTIN: 4082300054828). Denna kontakt är avsedd för installation i fronten av instrumentpanelen och används för att aktivera motorcykelns eller fordonets samtliga blinkers samtidigt som en varningssignal.

Funktion och användning

• Kontaktens primära funktion är att aktivera varningsblinkfunktionen via en tryckknapp (pressostat) med två kontaktlägen: 0 = av, 1 = på.
• Kontrollampan i knappen är röd och markerad med varningssymbol, vilket ger visuell bekräftelse i instrumentpanelens område, även vid damm- och lätt vattenpåverkan.
• Kontaktens konstruktion och terminalanslutning (inkl. terminal märkt 30b) är avsedd för inbyggnad i fronten av instrumentpanelen, där utrymme och synlighet är avgörande.

Material och elektriska egenskaper

• Kontrollampan levereras med en inbyggd 12 V-lampa av typen W1,2W.
• Elektrisk belastbarhet anges till 14 A vid 12 V och 7 A vid 24 V — värden som beskriver kontaktens maximala bäraförmåga under normal drift.
• Anslutning sker via flatstift (bladkontakt) 6,3 mm, vilket är ett vanligt använt anslutningsformat i fordonsinstallationer och underlättar byte eller anslutning för mekanikern.

Skydd och montage

• Fronten är stänktät enligt DIN 40 050, klassificerad IP66 A, vilket innebär hög motståndskraft mot inträngning av damm och motstånd mot kraftiga vattensprut — lämplig för placering i fronten av instrumentpanelen.
• Montering är avsedd för inbyggnad i instrumentbrädan med standard flatstiftsanslutningar; antalet anslutningar anges som 9, vilket indikerar flera interna kopplingar och säkra kontaktpunkter.

Kompatibilitet och användningsöverväganden

• Tillverkaren Hella är leverantör av original- och eftermarknadskomponenter till många fordon; MPN 145.12.36 bör korskontrolleras mot fordonets elschema för att säkerställa elektrisk kompatibilitet, särskilt om fordonet har 12 V eller 24 V system.
• Kontakten är konstruerad för direkt integration i befintligt kabelnät med 6,3 mm flatstift. Vid anpassning av kabelnät rekommenderas korrekt säkringsdimensionering motsvarande angiven belastbarhet.
• Eftersom lampans typ är W1,2W, ska ersättningslampor eller ändringar matcha denna specifikation för korrekt funktion och för att bevara korrekt kontrollampans intensitet.

Teknisk kort

• Tillverkare: Hella
• MPN: 145.12.36
• GTIN: 4082300054828
• Manövreringsform: Tryckknapp (pressostat)
• Kontaktlägen: 2 (0 = av, 1 = på)
• Lampotyp: W1,2W (inbyggd 12 V)
• Anslutning: Flatstift 6,3 mm
• Antal anslutningar: 9
• Belastbarhet: 14 A vid 12 V / 7 A vid 24 V
• Skyddsklass: Stänktät enligt DIN 40 050 (IP66 A) vid frontmontering

Anmärkningar för monteringsarbete

• Kontrollera alltid kretsens säkringar och dimensionering före montering.
• Vid byte av befintlig kontakt, verifiera att 6,3 mm flatstift passar fordonets kontakt eller använd lämpliga adaptrar för korrekt elektrisk anslutning.
• Eftersom komponenten innehåller en inbyggd 12 V-lampa, ska hänsyn tas till lampans spänningskrav vid test och vid körning i fordon med 24 V system.

Hella's modell 145.12.36 (GTIN 4082300054828) är en tekniskt välbeskriven varningsblinkkontakt lämplig för professionella installationer i instrumentpaneler där standardiserade anslutningar och stänktät front önskas.
