Vario Banjo Fittingtyp104 11.2Mm 45Deg Schwarz

Ringfitning Vario HD TYP104 — ringfitning för hastighetsbroms, 11,2 mm, 45° (svart)

Produktöversikt: Denna ringfitning från JMP (MPN: 757.02.87, GTIN: 4043981237238) är tillverkad för montering på hastighetsbromsar i Stahlflex Vario-slangar. Den används som förbindelsestycke mellan bromsledning och bromskomponent, där krav på vinkel, borrmått och kulledsdimeter ska uppfyllas för korrekt funktion och passform.

• Funktion: Ringfitningen säkerställer en kompakt, mekanisk koppling till speed brake / hastighetsbromsanläggning, där styvhet och korrekt positionering av bromslinjen är viktiga. Kugelhuvudena möjliggör viss rörelse, så leden kan ta emot förskjutningar mellan monteringsytor utan att belasta slangens utsatta punkter onödigt.

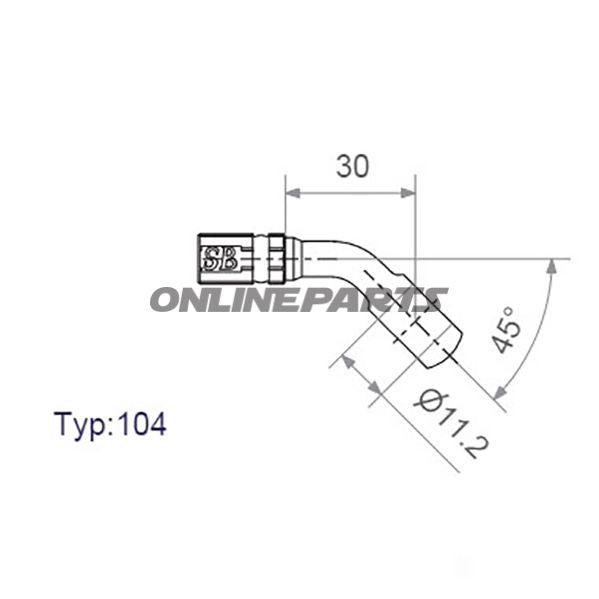

• Dimensioner och geometri: Borrning: 11,2 mm; kulhuvudsdimeter: 18 mm; vinkel/tilt: 45°; total längd: 30 mm. Dessa mått är beräknade för att matcha standarddimensioner i Stahlflex Vario-systemet och ge korrekt vinkel för släputsatsen.
• Material och yta: Tillverkad i aluminium med svart finish. Aluminium ger låg viktbidrag och tillräcklig mekanisk styrka för denna komponenttyp, medan ytbehandlingen minskar korrosion på utsatta monteringspunkter.
• Kompatibilitet: Designad för användning med Stahlflex Vario-bromsslangar och motsvarande system, där en 11,2 mm borröppning och 18 mm kulhuvud krävs. Kontrollera alltid att borr- och kulhuvuddimensioner samt vinkel på 45° passar till den konkreta monteringspunkten före installation.

Tekniska överväganden vid montering:

• Säkra att rengöra kontaktytor och avlägsna eventuell färg eller ytbehandling innan montering för att säkerställa korrekt sittande av fittningen.
• Använd rätt moment och eventuella specifika låsmidler enligt tillverkarens anvisningar för att undvika överdragning eller läckage vid fäste.
• Kontrollera att linens rörelseradius inte begränsas av omkringliggande komponenter, eftersom kulleden kräver visst friutrymme för att kompensera vibrationer och rörelser.

Praktiska fördelar: Den kompakta 45° formen gör det möjligt att leda bromsvätskelangen närmare chassit eller motorn utan att orsaka skarpa vinklar, och materialvalet håller vikten nere samtidigt som tillräcklig hållbarhet vid normal användning uppnås.

Identifikation: Tillverkare: JMP; MPN: 757.02.87; GTIN: 4043981237238. Uppgifterna hjälper vid återbeställning och vid val av kompatibla fittings till befintliga Stahlflex Vario-installationer.
