Vario Banjo Fittingtyp102 11.2Mm 20Deg Chrom

Ringfitting Vario HD TYP102 11,2 mm (krom) för montering på hastighetsbromsar

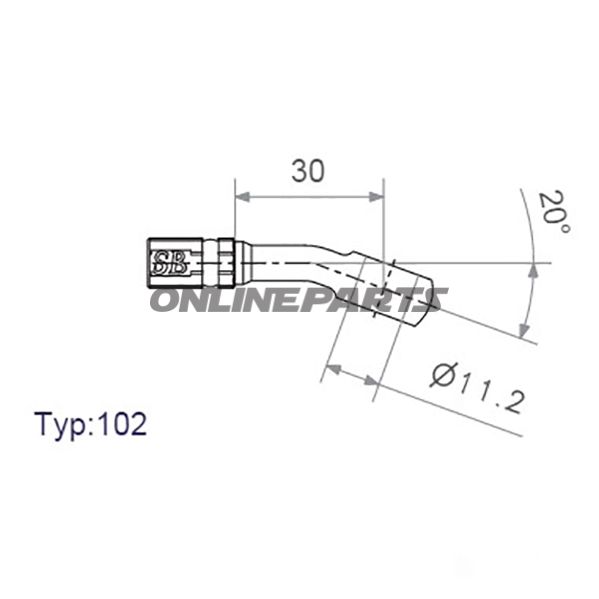

Produktöversikt: Denna ringfitting från JMP (MPN: 757.02.85, GTIN: 4043981237221) är tillverkad i aluminium med kromfinish och är avsedd för montering på Stahlflex Vario-ledningar till hastighetsbromsar. Den beskriver ett kulled med diameter på 18 mm, borrhål på 11,2 mm och en vinkel/tilt på 20° med en total längd på 30 mm.

Funktion

Ringfittingen fungerar som ett gränsled mellan hydraulisk Vario-bromsledning och mekaniska eller hydrauliska komponenter, där ett kulled och en exakt vinkel är nödvändig för att säkerställa korrekt rörelse och anpassning i monteringspunkten. Den är utformad för att kombinera rörlighet från kulleden med en definierad vinkel (20°) för att undvika kinkar eller belastningar i slangen vid skeva monteringar.

Material och egenskaper

• Material: Aluminium — valt för låg vikt, korrosionsmotstånd och lämplig styrka för fittings i broms- och styrsystem.
• Ytbehandling: Kromfinish — ger en slätare, slitstark yta och extra korrosionsskydd jämfört med obehandlad aluminium.
• Kulled: Kulhuv Ø 18 mm — formar rörelsefrihet och rotationsmöjlighet i leden.
• Borrhål: 11,2 mm — dimensionen motsvarar standardanslutningar för Vario-system, och måste matchas med bult/axel för korrekt montering.
• Vinkel/tilt: 20° — underlättar vid vinklad montering och minskar belastning på slang och anslutningar.
• Längd: 30 mm — total längd, relevant vid planering av monteringsavstånd och frihet.

Teknisk användning och kompatibilitet

Fittingen är avsedd för användning på Stahlflex Vario-bromssystem och motsvarande Vario-ledningar, där borrhål 11,2 mm och kulhålens dimensioner är kompatibla. Mekaniker bör kontrollera att bult/axel och modul på bromskomponenten överensstämmer med 11,2 mm borring och kulhusets Ø 18 mm. Den 20° vinkel ska beaktas i monteringsgeometrin för att säkerställa korrekt rörelsefrihet utan att utsätta slangändarna för överdrivet moment.

Monteringsanteckningar

• Kontrollera gängor och borrdimensioner innan montering för att undvika passningsproblem.
• Använd korrekt moment vid åtdragning för att undvika deformation av aluminiumkomponenten eller skada kromfinishen.
• Vid användning i bromssystem ska alla anslutningar åtdras och trycktestas enligt tillverkarens anvisningar.

Kort produktidentifikation

Varumärke: JMP. Modell/MPN: 757.02.85. GTIN: 4043981237221. Produkt: Ringfitting Vario HD TYP102, borr 11,2 mm, kulhuv Ø 18 mm, vinkel 20°, längd 30 mm, aluminium med kromfinish.

Om du är osäker på kompatibilitet med din specifika bromsledning eller monteringsuppsättning rekommenderas att jämföra dessa mått med befintliga delar eller kontakta en erfaren mekaniker.
