Vario Banjo Fittingtyp100 11.2Mm 0Deg Anthrazit

Ringfitting Vario HD TYP100 — fittings till hastighetsbromsar och stålflexledningar

Produkt: Ringfitting Vario HD TYP100, 11,2 mm borrning, vinkel 0°, längd 30 mm. Märke: JMP. MPN: 757.02.81. GTIN: 4043981237184.

Denna ringfitting är avsedd för montering på Stahlflex Vario-linjer, typiskt använd vid hastighetsbromsar och flexibla broms-/styrsystem på motorcyklar. Passningen överför mekanisk rörelse mellan bromsledningens kulled- och ledande och den anslutna komponenten, där en exakt passform och mekanisk stabilitet är viktiga för funktion och livslängd.

• Funktion: Överför rörelse och kraft mellan Vario-stålflexledning och anslutningspunkt, samtidigt som den tillåter nödvändig rotation vid kulleden. Vinkel/ lutning är 0° vilket betyder rak genomgång utan inbyggd vinkelavlastning.

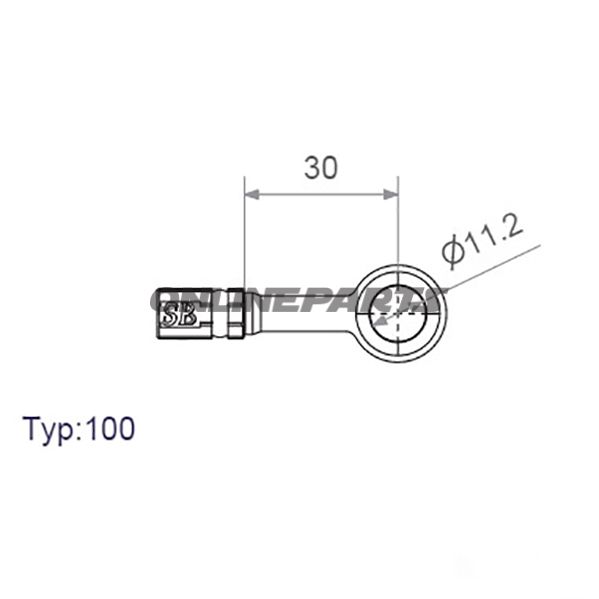

• Geometri och mått: Borrar 11,2 mm (anslutning till slangen/insatsen), kulledsdiameter 18 mm, total längd 30 mm.
• Ytbehandling och färg: Antracitfärgad ytbehandling. Ytbehandlingen är främst estetisk men kan också ge viss korrosionsmotstånd beroende på material och beläggning.
• Kompatibilitet: Designad för JMP Stahlflex Vario-systemer och motsvarande Vario-lösningar med samma borr- och kulmått. Kontrollera MPN 757.02.81 och GTIN 4043981237184 mot ditt befintliga system för att säkerställa mått- och kompatibilitetspassning före montering.

Materialval och egenskaper

Fittingen är tillverkad med fokus på dimensionell noggrannhet och slitytstyrka. Materialet i sådana fästen är vanligtvis en härdat metalllegering eller rostfritt stål lämpligt för tryck- och vibrationsutsatta miljöer på motorcyklar. Ytbehandlingen i antracit reducerar estetiska tecken på slitage och kan ha en passiverande effekt mot korrosion. Konstruktionen är avsedd att motstå de mekaniska krafterna från broms- och hydrauliksystem vid normal användning.

Tekniska fördelar

• Exakt borrning (11,2 mm) säkerställer tät och stabil anslutning utan glapp.
• Kulled på 18 mm ger pålitlig rörlighet vid anslutningar samtidigt som den håller höga krav på mekanisk belastning.
• Standardiserade mått (MPN 757.02.81) gör det lättare att hitta särskilt tillbehör eller ersättningsdelar till JMP-system.

Monteringsanvisningar

• Kontrollera att borrdiameter och kulleddets mått matchar motpartens gänga/insats före montering.
• Använd korrekt moment och fäste-teknik enligt tillverkarens anvisningar för Stahlflex/Vario-systemet för att undvika deformation eller läckage.
• Undvik att använda aggressiva rengöringsmedel eller slipmedel på ytan, eftersom de kan avlägsna eventuell korrosionsskyddande beläggning.

Produkten är märkt JMP, modellnummer 757.02.81 och identifieras entydigt via GTIN 4043981237184. Dessa uppgifter kan användas vid inköp, reservdelssökning och kontroll av kompatibilitet med befintliga Vario-stålflexledningar.
