Vario Banjo Fittingtyp090 10 Mm 90Degs Schwarz

Ringfitting Vario TYP090 10 mm (90°) — fittings til stålflex bremse-/koblingsline

Denne Ringfitting fra JMP (GTIN: 4043981237139, MPN: 757.02.75) er designet til tilslutning af 10 mm stålflettede bremse- og koblingsliner i Vario-systemer, hvor en sidelæns 90° vinkel er påkrævet. Produktet benyttes typisk i situationer, hvor pladsbegrænsninger eller monteringsvinkler kræver et kugleledsmonteret beslag med præcis boring og længde.

• Funktion: Fittingset overfører bremse- eller koblingskraft via en stålflettet (stålflex) slange og sikrer en fast, vinkelret forbindelse til kugle-/bolt-ender eller beslag. Den 90° sidelæns udformning gør det muligt at føre slangen parallelt med monteringsfladen uden skarpe knæk.
• Konstruktion og materialer: Beslaget er udført i metallisk materiale egnet til hydrauliske fittings (overfladebehandling i sort). Materialevalget er valgt for mekanisk styrke, korrosionsbestandighed og dimensionel stabilitet ved monteringsmoment. Overfladen er sortlakeret/overfladebehandlet for at mindske korrosion og reducere refleksion.

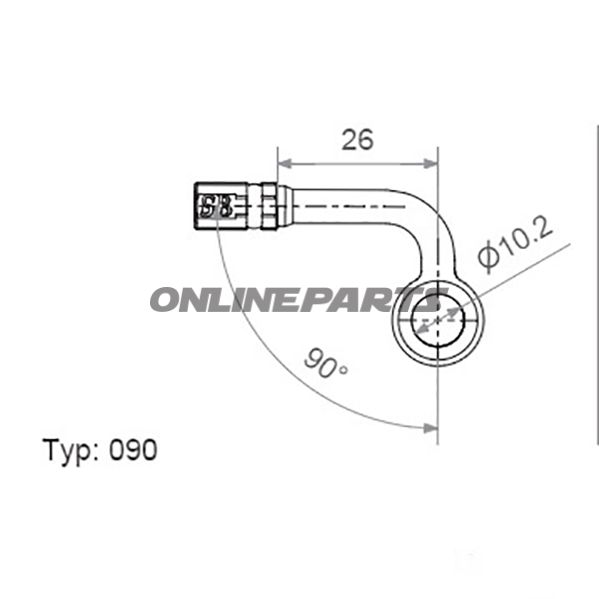

• Dimensioner og mekaniske data: Kuglehovede diameter: 18 mm. Borediameter: 10,2 mm (til 10 mm stålflex tilslutning). Længde: 26 mm. Vinkel: 90° sideværts.
• Kompatibilitet: Passer til Vario-typen af fittings og er beregnet til stålflettede bremse- og koblingsledninger med ca. 10 mm ydre dimension. Sørg for at sammenligne borediameter (10,2 mm) og kugle-/bolt-dimensioner ved udskiftning eller sammenbygning med eksisterende beslag for at sikre korrekt pasform.
• Anvendelse: Velegnet til reparation, vedligehold og udskiftning på motorcykler hvor Vario-fittings anvendes. Typiske arbejdsområder inkluderer hjulophæng, styreføringer, bremseføringer og steder med begrænset plads, hvor en 90° sideudgang er nødvendig.

JMP-navnet og MPN 757.02.75 refererer til den specifikke variant med sort overflade og de angivne mål. GTIN 4043981237139 kan bruges til entydig identifikation i reservedelsregistre og ved indkøb for at sikre korrekt model.

Bemærk: Kontrollér fysisk mål (kuglediameter og borediameter) samt gevind/tilslutningsdetaljer i dit eksisterende anlæg før montering. Monteringsmoment og tætning afhænger af systemets øvrige komponenter og bør følge fabrikantens anvisninger for den samlede hydraulikinstallation.
