Vario Banjo Fittingtyp032 10 Mm 20+20 Gold

Ringbeslag (Vario TYP032) till broms-/kopplingskabel – 10 mm, 20°/20°, guldfärgat

Detta ringbeslag (Vario TYP032) från JMP är avsett för montering på stålflettade broms- eller kopplingsledningar (stålflex) och fungerar som anslutnings- och vinkeladapter mellan ledningens fittings och komponentens kula-/stiftända. Produkten är identifierad med tillverkarens artikelnummer (MPN) 757.02.68 och globalt handelsartikelnummer (GTIN) 4043981237061.

Funktion

Ringbeslaget fungerar som ändstycke som säkerställer korrekt kontakt mellan stålflex-ledningen och den anslutna escapningen. Den kulformade änden och borrhålet möjliggör exakt placering och roterande rörelse, samtidigt som den håller ledningen mekaniskt och hydrauliskt tätt vid montering. Vario-funktionen innebär att själva fittingsgeometrin tillåter mindre vinkelkompensation, vilket är användbart vid trånga ledningsvägar eller avvikande monteringsvinklar.

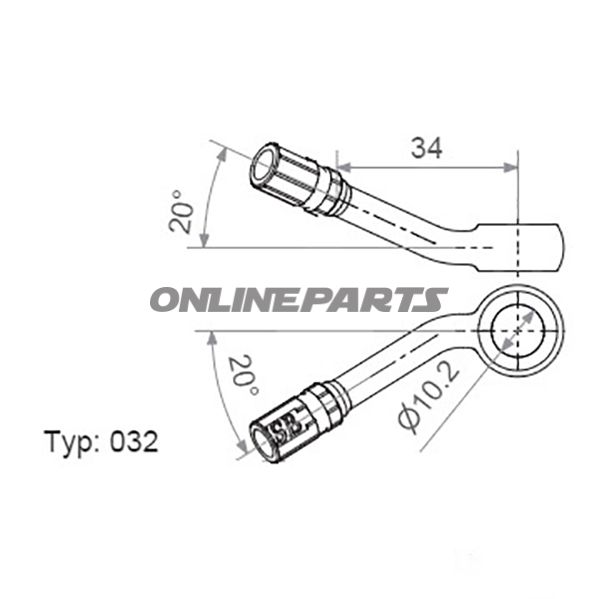

Tekniska detaljer

• Modell: Vario TYP032
• Tillverkare (varumärke): JMP
• MPN: 757.02.68
• GTIN: 4043981237061
• Borröppning: 10,2 mm
• Kulhuvuddimension: Ø 18 mm
• Vinkel/tilt: 20° lateralt + 20° lutning (indikerar möjlig justering i två plan)
• Längd: 28 mm
• Ytbehandling/färg: Guldfärgad

Material och tillverkningsegenskaper

Produkttexten anger att beslagningen är avsedd för användning med stålflettade ledningar. Själva materialet är inte explicit specificerat i leveransuppgifterna, men fittings för denna användning tillverkas typiskt av rostfritt stål eller mässing med galvanisk ytbeläggning för korrosionsskydd och slitstyrka. Guldfärgen indikerar en ytbehandling eller plating som ger ökat korrosionsbeständighet och en jämn slät yta vid montering. Den angivna borrdiametern (10,2 mm) och kuldiameter (18 mm) är avgörande för korrekt passform och täthet i hydrauliska system.

Kompatibilitet och användning

Detta ringbeslag är avsett för professionella mekaniker och är lämpligt för montering på stålflettade broms- och kopplingsledningar där Vario-funktion (vinkelkompensation) krävs. Kontrollera att borr- och kulldimensionerna passar till befintlig fittings på motorcykelns broms- eller kopplingssystem innan montering. Mäta och matcha dimensionerna (10,2 mm borr, 18 mm kula och 28 mm total längd) med de komponenter det ska anslutas till.

Monteringsanmärkningar

• Se till korrekt avfasning och rengöring av rör/ledning innan pressning eller sammanfogning.
• Använd lämpliga verktyg vid pressning eller sammanfogning av fittings till stålflex för att säkerställa täta förbindelser utan deformation av borröppningen.
• Kontrollera passformen vid kula/fäste för att undvika onödigt glapp eller spänningar i vinkelrättningen.

Produkten levereras under JMP-märket och är identifierad med MPN 757.02.68 och GTIN 4043981237061, uppgifter som kan användas för kontroll vid inköp och reservdelssökning.
