Vario Banjo Fittingtyp022 10 Mm 20+20 Schwarz

Ringfitting Vario TYP022 10 mm (20°+20°) — fitting till stålfalttade bromsvätskslenker

Produkt: Ringfitting Vario TYP022 i svart från JMP (MPN: 757.02.63, GTIN: 4043981237016). Detta är en mekanisk fittingsdel avsedd för användning på stålflettade broms- eller speed-bromsvätskeslangar, där justerbar vinkel och kompakt dimension krävs.

Funktion och användning

• Ringfittingens primära funktion är att ansluta och fästa slutet av en 10 mm bromsledning (borr Ø ca. 10,2 mm) till en kula-/kopplingsyta, samtidigt som den tillåter en lateral vinklad anslutning.
• Vario-designet med 20° vinkel på varje sida (20° + 20°) gör det möjligt att leda slangen i relativt trånga installationsrum utan att spänna slangen onödigt.
• Kulhuvudets diameter på 18 mm ger den kontaktyta som krävs för kompatibla kopplings- eller fäste-system på motorcyklar och tillhörande broms-komponenter.

Material och yta

• Fittings är konstruerade för bruk med stålflettade (stålflex) broms-slangar; materialvalet fokuserar på mekanisk hållbarhet och dimensionell stabilitet snarare än korrosionsfri finish ensam. Ytan är svartlackerad/ytbehandlad för att ge viss korrosionsskydd och ett diskret utseende.
• Dimensionerna (längd 28 mm, kula Ø 18 mm, borr ~10,2 mm) är tillverkade med toleranskrav som matchar standardiserade stålflettade slangar och gemensamma anslutningsdelar. Det rekommenderas att kontrollera konkreta toleranskrav i verkstaden före slutlig montering.

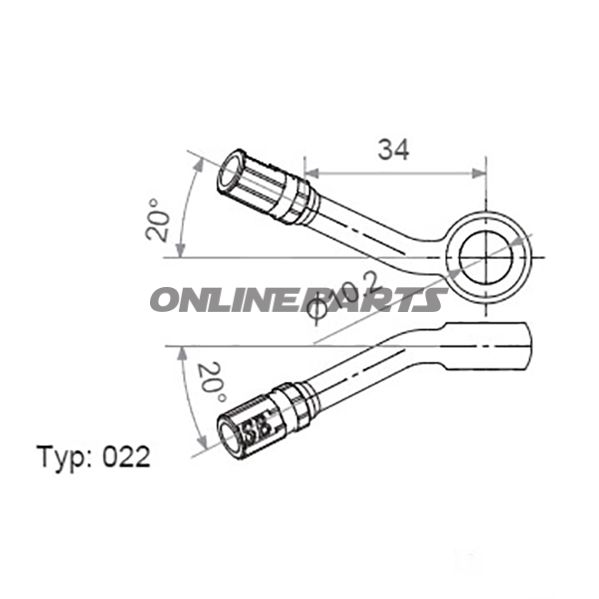

Tekniska detaljer

• Monteringstyp: ringfitting för stålflettade bromsslangar
• Borrdiameter: ca. 10,2 mm (passar till 10 mm ledningsdimension)
• Kula-/kontakt-diameter: 18 mm
• Vinkel: 20° lateral + 20° lutning (Vario-justering)
• Längd: 28 mm
• Färg/yta: svart

Kompatibilitet och användningsråd

• Designad för bruk med stålflettade (stålflex) bromsledningar och "speed brake" applikationer. Passar där en 10 mm ledningsdimension och en kula-/kopplingsyta omkring 18 mm krävs.
• Kontrollera monteringsrum för att säkerställa att 20° vinkel är lämplig — Vario-vinkeln hjälper vid trånga ledningsvägar men kräver korrekt orientering vid sammansättning.
• När fittings monteras i bromssystemer: följ alltid tillverkarens föreskrifter för montage, moment och eventuell krympning/pressning av ändfittings. Efter montering ska systemet kontrolleras för läckage och avluftning utföras enligt gällande rutiner.

Märke och identifikation

• Varumärke: JMP — känt för reservdelar till motorcyklar och tillbehör. MPN är 757.02.63, och produkten kan spåras via GTIN 4043981237016 för att säkerställa rätt artikelnummer vid beställning eller reservdelidentifiering.

Övriga anmärkningar

• Ovanstående uppgifter beskriver den mekaniska och dimensionella funktionen. Om du behöver kompatibilitetslista för specifika modeller eller ytterligare materialanalys (t.ex. exakt legering eller beläggningspecifikation) kan det krävas dokumentation från tillverkaren eller laboratorietest.
• Det finns ingen angivelse av leveransantal i denna beskrivning; kontrollera beställningsraden för emballageenheter eller stycken i din leverantör.
