Vario Banjo Fittingtyp020 10 Mm 20Degs Anthrazit

Montering av ring Vario TYP020 10 mm, 20° sidovänt — beslag för stålflätad bromsvätska

Produktöversikt: Denna ringmontering (JMP, MPN 757.02.61, GTIN 4043981236996) är ett mekaniskt anslutningsbeslag avsiktligt för Vario/Speed-bromssystem med stålflätad (stålflex) bromsvätska. Den används som förbindelse- och orienteringspunkt mellan bromsvätskans slang och komponenter där en exakt vinkel och säker mekanisk fästdpunkt krävs.

• Användning: Designad för montering av stålflätade bromsvätskeslangar i system med varierande rördragning, där en 20° sidovänt vinkel krävs för korrekt ruttning och frihöjd.

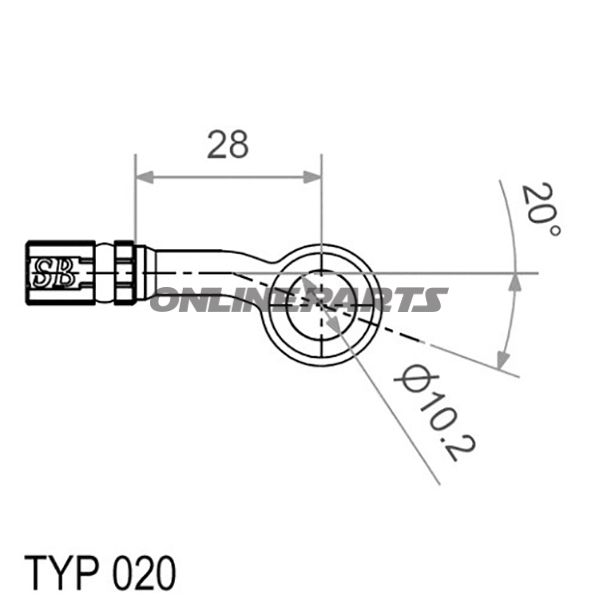

• Dimensioner och form: Kulhuvuddiameter 18 mm; borrhål Ø: 10,2 mm; total längd 28 mm; vinkel/tilt: 20° sidovänt.
• Färg och finish: Antracit (mörkgrå) yta, som vanligtvis används för att matcha eller dölja beslag i mörkare komponentområden.

Funktionella egenskaper:

• Vinklad utformning (20°) möjliggör kontrollerad omdirigering av bromsvätskans slang utan att introducera skarpa böjningar, vilket minskar slitage eller kinkning.
• Kulhuvudet på 18 mm ger en stabil kontaktyta för fittings eller kulled, beroende på tillämpningen, och säkerställer korrekt placering under vibration och belastning.
• Borrhålet på 10,2 mm är dimensionerat för att acceptera standardbultar/axlar i Vario-applikationer; dubbelkolla alltid bultstorlek och tolerans i ditt system före montering.

Materialval och egenskaper:

• Beslaget är tillverkat för användning med stålflätade bromsvätskeslangar, vilket indikerar ett materialval och en bearbetning som tål mekanisk belastning och kontakt med bromssystemets omgivning. Ytbehandlingen i antracit skyddar mot korrosion och minimerar reflekterat ljus i installationens område.
• Materialegenskaperna är lämpliga för de krav som ställs i bromssystem: dimensionell stabilitet, slitstyrka och korrosionsbeständighet. Liksom med alla bromskomponenter bör man säkerställa korrekt moment för fästlement och använda korrosionsbeständiga brickor/bultar där det är relevant.

Kompatibilitet och installation:

• Passar för Vario- och Speed-broms-applikationer, vanligtvis i motorcykels- och specialfordonsinstallationer, där en 10 mm slanganslutning och 20° sidovänt vinkel krävs.
• Kontrollera MPN 757.02.61 mot tillverkarens tekniska ritningar för att säkerställa full kompatibilitet med din specifika bromsvätskans slang och monteringspunkter. Använd lämpliga lås- eller säkerhetsmetoder vid montering för att undvika lossning vid vibration.

Säkerhet och underhåll:

• Som del av ett bromssystem påverkar detta beslag direkt systemets funktion. Efter montering ska bromssystemet genomgå läckagesökning, korrekt routing och funktionsprov enligt tillverkarens anvisningar.
• Undvik repor eller deformation av borrhålet och kul ytor under installation, då detta kan påverka passning och långsiktigt hållbarhet.

Identifiering: Produkten är märkt som JMP, med tillverkningsnummer (MPN) 757.02.61 och GTIN 4043981236996. Dessa koder kan användas vid reservdelsförfrågningar, tekniska databladssökningar eller vid förfrågan hos leverantör för ytterligare monteringsdetaljer.

Observera: Denna beskrivning är tekniskt orienterad och riktar sig till mekaniker och personer vana vid arbete med bromssystem. Se alltid till att följa gällande säkerhetsprocedurer och tillverkarens anvisningar vid montering och underhåll.
