Vario Banjo Fittingtyp014 10 Mm 45Deg In

Ringfitning Vario TYP014 10 mm, 45° - rostfritt stål till stålväggat bromsledning

Denna ringfitning från JMP (GTIN: 4043981238242, MPN: 757.03.99) är utförd i rostfritt stål och är avsedd för anslutning av stålväggade (stålflex) bromsledningar till speed-bromsapplikationer där vinkelanpassning och en kompakt kull-/ringlösning är nödvändig. Fästet används där en 45° vinkel krävs och en säker mekanisk förbindelse mellan ledning och komponent.

• Funktion: Ringfitningens primära funktion är att skapa en tät, mekanisk förbindelse mellan en stålväggad bromsledning (Vario/Speed brake line) och den anslutna komponenten. Kull-/ringdesignen tillåter viss justering vid montering och fördelar belastningen från förbindelsen.
• Konstruktion och material: Tillverkad i rostfritt stål, vilket ger korrosionsbeständighet och god mekanisk styrka under normala driftsförhållanden. Materialvalet är lämpligt för motorcykel- och fordonsmiljöer där motstånd mot väg- och fuktpåverkan är påkallat.

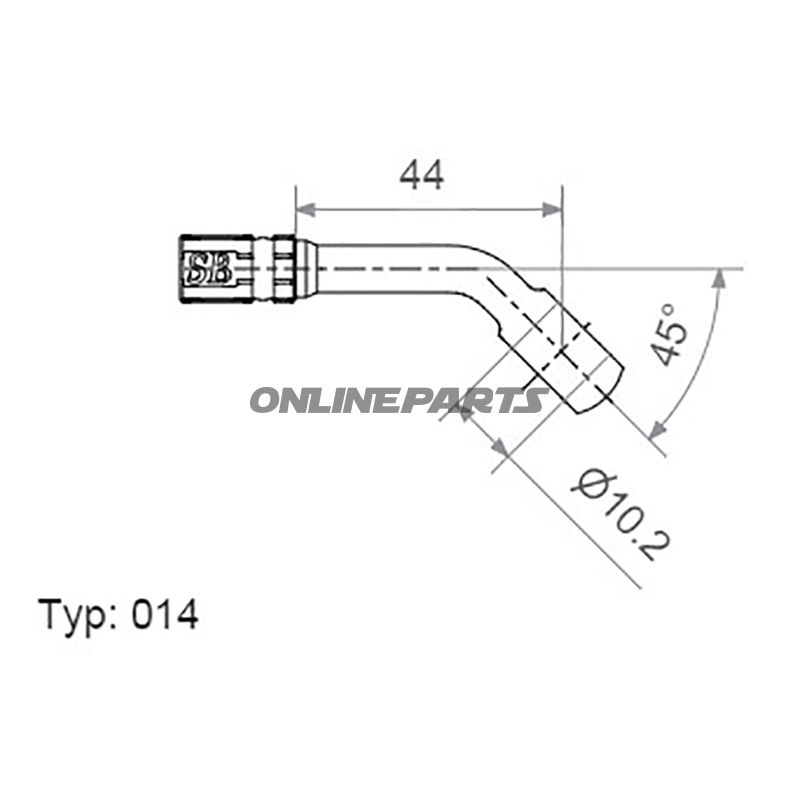

• Geometri och dimensioner:
  • Kulhuvdens diameter: 18 mm (Ø)
  • Bohärdiameter: 10,2 mm (passar till 10 mm ledningar/anpassningar)
  • Vinkel/ihoppassning: 45° för att möjliggöra kompakt routing och korrekt vinkelanpassning
  • Längd: 44 mm
• Kompatibilitet: Utformad för användning med Vario stålväggade bromsledningar (Speed Brakes). Kontrollera att borediameteren på 10,2 mm och kulan-/Ringens mått passar till den befintliga armaturen på ditt fordon, samt att 45°-vinkeln är önskad vid monteringspunkten.

Tekniskt sett ger detta beslag en solid, mekanisk gränssnitt till hydrauliska bromsskredser, där exakt passform och materialstabilitet är viktigt. Rostfritt stål säkerställer minimal deformation under momentpåverkan och motstår kemisk påverkan från vägkemikalier och hydrauloljor bättre än vanligt mjukt stål.

Notera: GTIN (4043981238242) och tillverkare MPN (757.03.99) är angivna för entydig identifiering vid beställning och vid kontroll av reservdel-kompatibilitet. Märket JMP är känt för komponenter till motorcyklar och mindre fordon; denna fitning passar applikationer där exakt vinkel och robust material krävs.

Vid montering: Se till rätt momentvärden, renhet i hydrauliksystemet och kontroll av täthet efter installation. Om det råder osäkerhet om kompatibilitet med befintliga armaturer eller toleranser, rekommenderas mätning av ledningens yttre diameter och jämförelse med borediametern 10,2 mm samt visuell kontroll av kulan-/ringens 18 mm-axel.

Specifikationer i korthet:

• Material: Rostfritt stål
• Kullhuv Ø: 18 mm
• Bohärdiameter: 10,2 mm
• Vinkel: 45°
• Längd: 44 mm
• Märke: JMP
• MPN: 757.03.99
• GTIN: 4043981238242
