Vario Banjo Fittingtyp006 10 Mm 60Deg In

Ringförslutning Vario TYP006 10 mm, 60° — rostfritt stål till stålflex/bromssystemer

Produktöversikt: Denna ringförslutning från JMP (MPN: 757.03.98, GTIN: 4043981238235) är utformad för användning på stålfodrade broms- och hydraulikledningar, där en kompakt kula- eller ringkontakt med exakt vinkel behövs. Den är tillverkad i rostfritt stål och avsedd för professionella mekaniker och erfarna motorcyklister som arbetar med Speed Brake / stålflex-systemer.

• Funktion: Hur fittingens primära funktion är att skapa en pålitlig, mekanisk koppling mellan stålfledningen och tillhörande komponenter (t.ex. cylinder, adapter eller beslag) med hjälp av en kula-/ringformad kontaktyta som säkerställer korrekt positionering och tätning under montering.

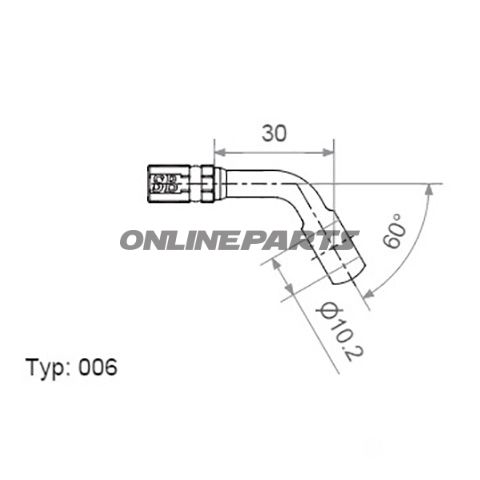

• Geometri och dimensioner:
  • Kula-/huvuddiameter: 18 mm
  • Borr-/inneslutning diameter: ca. 10,2 mm (för 10 mm ledning)
  • Vinkel/ lutning: 60°
  • Total längd: 30 mm
• Material och egenskaper: Tillverkad i rostfritt stål. Rostfritt stål ger god korrosionsbeständighet i utsatta miljöer och har den nödvändiga styrkan för bromsapplikationer, samtidigt som det tål mekanisk belastning vid anslutning och frikoppling. Materialets yta är lämplig för tätningar och packningar som vanligtvis används i hydrauliska system.
• Kompatibilitet: Dimensioneringen (10 mm/10,2 mm borr) och 60°-vinkeln gör denna fitting kompatibel med många Vario/stålflex bromsledningar och tillbehör, särskilt i system som kräver en kula-/ringkontakt med 18 mm huvud. Kontrollera alltid ledningens ytterdiameter och tillhörande adaptermått före montering.
• Mekanisk användning: Lämplig för montering på stålfodrade bromsslangar med användning av lämpliga krympmuffar eller fittingsystem där exakt vinkel och längd krävs för korrekt routing och undvikande av kink.

Praktiska anteckningar för montering: Vid monteringsarbete rekommenderas att kontrollera packnings- och krympningsprocedurer enligt tillverkarens anvisningar för stålflex. Se till korrekt krympverktyg och kontrollmätning av borr- och ledningsdiameter (10 mm ledning kräver vanligtvis ~10,2 mm borrdiameter). Efter montering ska systemet provtryckas för att säkerställa täthet och korrekt funktion.

Identifiering: Produkten är märkt och kan spåras genom märket JMP samt MPN 757.03.98. GTIN 4043981238235 är kopplat till varan för entydig identifiering i varukataloger och vid beställning.

Säkerhet och underhåll: Använd endast fittings av denna typ i relevanta hydrauliska system och följ gällande förordningar för bromsarbete. Byt ut skadade eller korroderade fittings — rostfritt stål minskar korrosionsrisken, men mekaniska skador kan kompromissa tätningen.
