Välbränd zink M5 137B Förpackning 100 stycken

Vågskive (vågformig fjäderbricka) galvaniserad M5 för låsning av bultförband

Produkt: Vågskive, vågformig fjäderbricka i fjäderstål, mekaniskt galvaniserad. MPN: 483.29.29. GTIN: 4001796055034.

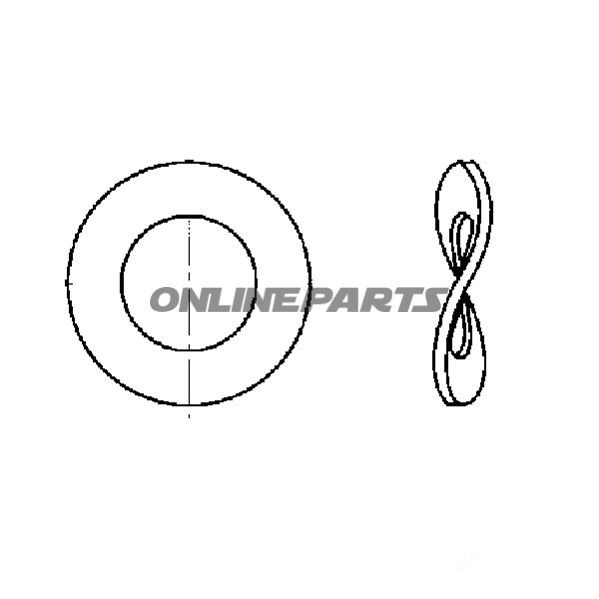

Denna vågformiga fjäderbricka (DIN 137 / B-konstruktion) är tillverkad i fjäderstål och därefter mekaniskt galvaniserad för korrosionsskydd. Den är dimensionerad för M5-gänga och används för att skapa en förbestämd fjäderkraft mellan bult/skruv och detalj, vilket hjälper till att minska risken för självlösning vid vibrationer och dynamiska belastningar.

• Funktion: Den vågade formen levererar en motriktad kraft när brickan komprimeras vid åtdragning, vilket ökar friktionen och hjälper till att hålla förbandet fast utan att skada gängor eller fälgar.
• Material och yta: Fjäderbricka av fjäderstål, vald för sin elasticitet och beständiga fjäderegenskaper. Mekanisk galvanisering ger ett zinkskikt som förbättrar motståndet mot korrosion i vanliga verkstads- och utomhusförhållanden.
• Dimensioner: Invändig diameter ca. 5,0 mm, passande för M5-bult/skruv. Konstruktion: vågformig (wavy), motsvarande DIN 137/B.
• Förpackning och mängd: Uppgiften anger en förpackning med 100 stycken. Observera att antalet avser förpackningsinnehållet och inte detalj- eller kundsamling i större grossistkartonger.

Användningsområden

• Montering av motorcykelkomponenter där vibrationer förekommer (motorfästen, fjädringsdelar, styr- och beslaginstallationer).
• Allmänna maskin- och montageuppgifter där upprepad belastning kräver en fjädrande försegling.
• Som alternativ till formade låsningar där bibehållen rörlighet eller demonterbarhet önskas.

Tekniska egenskaper

• Typ: Vågformig fjäderbricka (spring washer).
• Invändig diameter: 5,0 mm (för M5).
• Material: Fjäderstål med god elasticitet och återställningskraft.
• Yta: Mekaniskt galvaniserad zink för förbättrad korrosionsbeständighet.

Praktiska anmärkningar för mekaniker

• Använd brickan mellan bult/skiva eller bult/hus för att uppnå önskad fjäderfunktion. Undvik att kombinera med mjuka materialytor utan lämplig platt bricka under för att förhindra punktbelastning.
• Drag åt enligt gällande momentvärden för M5-förband; brickans funktion är beroende av korrekt kompression i sammanfogningen.
• I korrosiva miljöer eller vid krav på högre korrosionsbeständighet kan alternativa beläggningar eller rostfritt material övervägas.

MPN 483.29.29 och GTIN 4001796055034 kan användas vid inköp eller reservdelsökning för att säkerställa rätt variant (vågformig DIN 137/B, M5, galvaniserad).
