Utvidgning av draganordning för 3350124

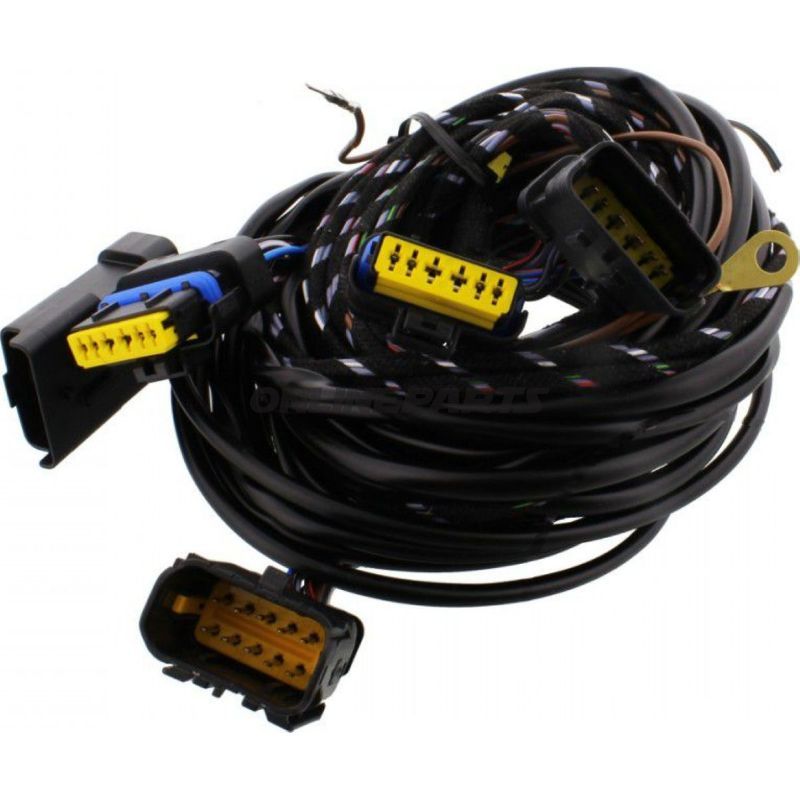

Förlängningssats till Jaeger draganordning (för fordon utan släpvagnsförberedelse)

Produkt: Förlängningssats till Jaeger-sats (för E-sats)
Märke: Jaeger
MPN: 335.02.06
GTIN: 4250060549957

Detta förlängnings- eller utvidgningssats är utformad som ett tillskott till Jaeger-draganordningens elektriska sats när fordonet inte har fabriksförberedd släpvagn. Satsen gör det möjligt att etablera den nödvändiga elektriska anslutningen från bilens befintliga Jaeger E-sats till en avtagbar eller eftermonterad draganordning utan att ändra grundinstallationen i fordonet.

• Funktion: Säkrar korrekt förlängning av ledningsnätet för Jaeger E-sats, så att kontaktstycket till släpet/tvån kan monteras i fordon utan förberedd draganordning.
• Användning: Används vid eftermontering av draganordning eller när befintlig Jaeger E-sats är placerad, men räckvidden till draganslutningens kontakt är för kort.
• Kompatibilitet: Specifikt avsedd som utbyggnad till Jaeger E-sats med referens JM nr. 3350124 (MPN 335.02.06). Innan montering bör tekniker kontrollera överensstämmelse mellan fordonets Jaeger-modul och denna förlängningsmodell.

Material och uppbyggnad

Produkten följer Jaeger-standard för elektriska anslutningsdelar med fokus på hållbar och elektriskt säker utförande. Ledningsmassor är vanligtvis tillverkade i tvärbundna isolerade kopparledare, omslutna av lämplig PVC- eller termoplastisk gummiskydd för att motstå vibrationer och normalt körpåverkan. Kontakter och kontakter är tillverkade i korrosionshämmande legeringar med plasthus som har lämpliga fästen och låsmekanismer för att säkerställa stabil kontakt under körning. Materialval och montering är inriktade på långvarig elektrisk kontakt utan onödiga ändringar i bilens ursprungliga elektroniska system.

Tekniska egenskaper och överväganden

• Konstruerad för att bevara signalintegriteten för lampor, blinkers, bakljus och eventuella styrsignaler som passerar via Jaeger E-satsen.
• Kontaktdimensioner och polplacering följer Jaeger-standard, men kontroll av pinout och färgkoder rekommenderas före installation för att undvika felkoppling.
• Montering bör utföras av fackman eller en erfaren mekaniker med kännedom om fordons elsystem för att säkerställa korrekt jordförbindelse och säkringsplacering.

Praktiska anvisningar

• Kontrollera JM-nummer 3350124 i samband med det befintliga Jaeger-satsen för att säkerställa kompatibilitet.
• Undvik permanenta förändringar av bilens ursprungliga kabeldragning utan dokumentation; använd krympslang eller lämpliga kontaktanslutningar för att bibehålla elektriskt säkerhet.
• Efter montering: testa alla funktioner (blinkers, lampor, broms, positionsljus) med ansluten trailer eller testsimulator innan körning.

Jaeger (MPN 335.02.06, GTIN 4250060549957) levererar denna förlängningslösning till yrkespersoner som ska koppla Jaeger E-sats till en eftermonterad draganordning i fordon utan fabriksförberedd släpvagn. Kontakta teknisk support eller konsultera producentens monteringsanvisning vid tveksamheter om pinout eller placering.
