Utvändig gänga fast Vario TYP530 3/8-24 UNF silver

Utgående gänga (fast) till Vario Speed-bromssystem, 3/8-24 UNF — 22 mm, silver

Denna beslag är en utgående gängförbindelse avsedd för Vario-/Speed-bromsslangar med stålfättat rör. Produkten levereras av JMP (MPN: 757.19.46, GTIN: 4043981245950) och är tillverkad för att ge en mekanisk förbindelse mellan bromsslange och kopplingar på ett fordon där 3/8-24 UNF-sågd används.

• Funktion: Fast utgående gänga för direkt anslutning av Vario-bromsslangar (speed brakes) med stålfättad slang. Designad för att skapa en säker, fast mekanisk förbindelse mellan slangänden och komponenter i bromssystemet.
• Gängspecifikation: 3/8"-24 UNF (fingängad), utvändig gänga, fast (ejJusterbar).

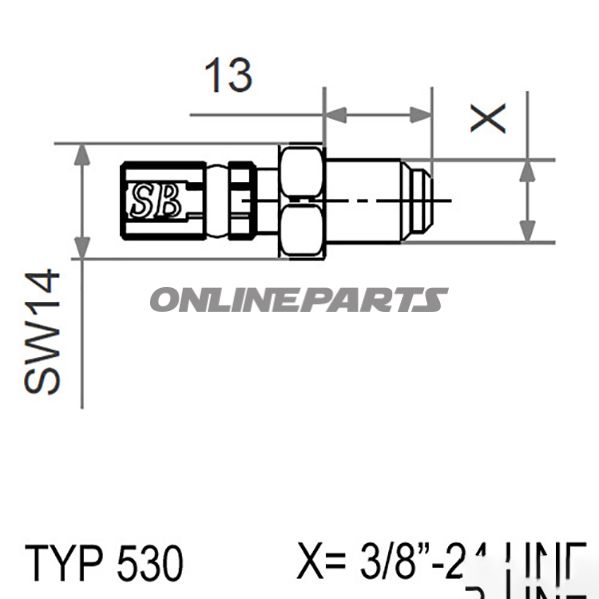

• Mått: Nominal längd 22 mm, gänglängd cirka 13 mm. Nyckelvidd: 14 mm.
• Ytbehandling och färg: Silverfärgad yta. Ytbehandlingen är utförd för korrosionsmotstånd under normala körförhållanden; förväntas en vanlig metallisk finish (ej målad plast).

Materialval och egenskaper

Beslaget är tillverkat i metall lämplig för hydrauliska/ mekaniska fittingsapplikationer, dimensionerat för att motstå de krafter och vibrationer som typically uppträder i bromssystem på motorcyklar och små motorfordon. Den silverfärgade ytan tyder på en korrosionshämmande behandling eller legeringsyta; specifik legering anges inte i produktdata. Nyckelvidden på 14 mm ger ett standardiserat, mekanikervänligt grepp vid montering med fastnyckel eller momentnyckel.

Kompatibilitet och användning

• Utformad för kopplingar och slangar i Vario/Speed-bromssystem med stålfättad slang, där 3/8"-24 UNF är denna kopplings vanliga gängstandard.
• Lämplig för direkt montering med matchande invändigt gäng i kopplingar; kontrollera alltid gängtyp och —riktning mot den befintliga komponenten före montering.
• Används vanligt vid utbyte av ändstycken på flexibla stålfättade bromsslangar, eller som reservdel vid reparation av slangförbindningar.

Monterings- och säkerhetsreflektioner

• Se till att rätt rengöring av gängytor före montering för att undvika främmande föremål i förbindelsen.
• Använd lämplig moment vid åtdragning; överdriven åtdragning kan skada gängan eller slangen, undertyckning kan ge läckage.
• Eftersom detta är en fast (icke roterbar) utgående gängförbindelse kräver montage ofta tillgång till motmutter eller invändigt bruk vid änden.
• Efter montering bör systemet trycktestas enligt tillverkarens anvisningar för att säkerställa täthet och funktion.

Identifiering

Produkten märks av JMP och kan identifieras med MPN 757.19.46. GTIN 4043981245950 kan användas vid sökning i reservdelsdatabaser eller vid beställning för att säkerställa korrekt komponentmatch.

Om du är osäker på kompatibilitet med en konkret motorcykelmodell eller en befintlig koppling, rekommenderas det att jämföra gängmått (3/8"-24 UNF), nyckelvidd (14 mm) och gänglängd (ca. 13 mm) med den del som ska bytas ut.
