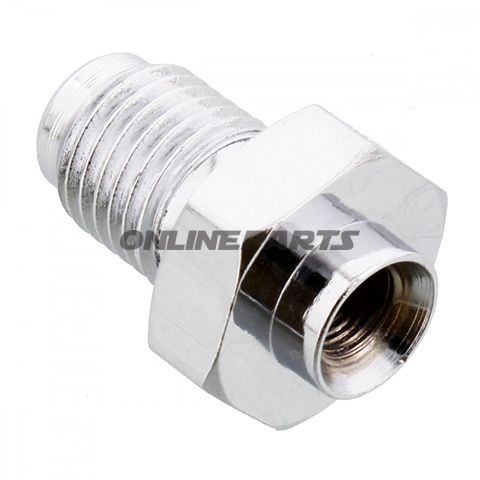

Utvändig gänga fast Vario TYP530 3/8-24 UNF krom

Utvändigt fast gänga, Vario TYP530 3/8-24 UNF — krom

Produktbeskrivning: Denna Vario TYP530 med fast utvändigt gänga är en krombelagd delkomponent avsedd för motorcykel- och maskinapplikationer där ett exakt 3/8-24 UNF-gänga och en tätningsring med både konvex och konkav kon är nödvändig. Produkten säljs under varumärket JMP och registreras med MPN 757.03.34 och GTIN 4043981237665.

Funktion: Komponentens primära funktion är att skapa en mekanisk förbindelse med utvändigt gänga samtidigt som tätning uppnås via den formade tätningstoppen (konvex + konkav). Den dubbla konform gör det möjligt att täta mot en motsvarande yta, vilket minskar potentiell läcka i system där vätskor eller tryck förekommer, samt ger en centreringseffekt vid montering.

• Gängtyp: 3/8-24 UNF — fintgängad i amerikansk standard (Unified Fine Thread), lämplig för applikationer som kräver hög momentkontroll och precis i inborrning.
• Tätningsprincip: Konvex + konkav tätningstopp — säkerställer kontaktområde mellan delar och bidrar till mekanisk tätning utan användning av mjuka tätningsmaterial i många fall.
• Ytbeläggning: Krombelagt — ger ökad korrosionsbeständighet jämfört med rått stål samt en glattere yta, vilket kan underlätta montering och rengöring. Kromskiktet påverkar inte gängornas toleranser när det är korrekt utfört.

Materialval och egenskaper: Även om den exakta basmetallen inte anges i produktdata, är komponenter av denna typ vanligtvis tillverkade i stål eller mässing för att uppnå nödvändig styrka och maskinbearbetbarhet, varpå en krombeläggning appliceras för korrosionsskydd och slitage. Krombeläggningen reducerar överflödesreaktivitet och ger viss skydd mot oxidation, men förväntas normalt slitage i aggressiva miljöer. För korrekt funktion bör ytfinish och gängtolerans kontrolleras vid mottagning, särskilt för kritiska applikationer.

Kompatibilitet och användning: Denna del är kompatibel med interna gängor och komponenter som matchar 3/8-24 UNF-standarden och som har en modflat eller säte som kan ta mot den konvexa/konkava tätningstoppen. Typiska användningar inkluderar hydrauliska fittings, bränsle- och oljesystemförbindelser samt mekaniska sammankopplingar på motorcyklar och maskiner där amerikansk gängstandard förekommer.

Tekniska anmärkningar till montör och mekaniker:

• Kontrollera gänga och tät yta för skador eller smuts innan montering för att säkerställa korrekt tätning.
• Använd lämplig moment och verktyg; överdrag kan deforma tätningstoppen och kompromissa tätningen.
• Om samlingen kräver extra tätning, välj produkter och metoder som är kompatibla med metall-mot-metalltätningar (t.ex. korrekt PTFE-packning eller flytande tätningsmedel rekommenderas endast om det är kompatibelt med konisk profil och driftstemperaturer).
• Vid utomhus- eller korrosiva miljöer bör regelbunden inspektion av kromskiktet och eventuell efterbehandling övervägas.

Identifiering: Produkten marknadsförs av JMP och kan identifieras med MPN 757.03.34 och GTIN 4043981237665. Dessa nummer är användbara vid beställning av identiska reservdelar eller vid kontroll av kompatibilitet i reservdelsregister.

Förpackning och leverans: Informationen om förpackningsstorlekar framgår inte av de angivna uppgifterna. Vid köp bör man bekräfta antal och emballage med leverantören för att undvika missförstånd om levererade styckantal.

Kontakta teknisk support eller reservdelsavdelningen om du behöver kompatibilitetskontroll mot en konkret motorcykeldmodell eller maskinkonstruktion.
