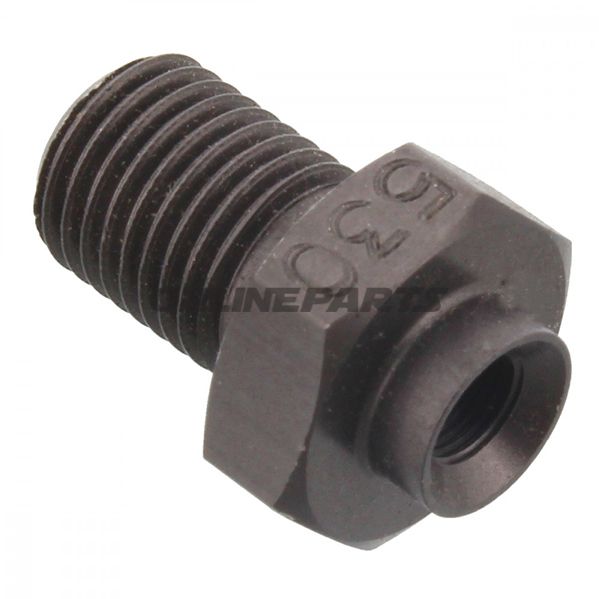

Utvändig gänga fast Vario TYP530 3/8-24 UNF antracit

Utvändig gänga, fast Vario TYP530 3/8-24 UNF — anthracit

Produktöversikt: Detta är en fast utvändig gänga i Vario TYP530-serien från JMP (MPN: 757.03.33, GTIN: 4043981237658). Gängan är specificerad som 3/8-24 UNF och levereras med en tätningstagg som kombinerar konvex och konkav form för att säkerställa tätning vid sammanfogningar.

Funktion och användning

Den fasta utvändiga gängan är avsedd för sammanfogningar där en säker och upprepad tätning krävs. Kombinationen av konvex/konkav tätningstagg innebär att komponenten kan skapa en metal-to-metal- eller metal-to-soft-tätning beroende på motpartens geometri och eventuella packningar. Typiska användningar inkluderar hydraulik-, broms- eller oljesystem på motorcyklar och maskiner där standard 3/8-24 UNF-gängor används.

Material och egenskaper

• Ytfinish: Anthracit — färgen indikerar en ytbehandling som kan ge korrosionsmotstånd och ett neutralt utseende som passar till många maskindelar.
• Gängtyp: 3/8-24 UNF (United National Fine) — fin gänga, lämpad till applikationer med vibrationer och behov av tätare klämmning.
• Tätningstagg: Konvex + konkav — konfigurationen säkerställer kontaktytor som kan centrera och tätna, vilket minskar risken för läckage vid korrekt montering.
• Tillverkarens kvalitet: JMP anges som tillverkaren; MPN 757.03.33 gör det möjligt att identifiera exakt reservdel vid beställning eller reservdelsförvaltning.

Tekniska fördelar och monteringsanteckningar

• Liten UNF-gänga ger hög styrka i gängförbindelsen och minskar risk för lossning under vibration.
• Tätningstagg (konvex/konkav) kräver korrekt motsvarande sädefläte för att uppnå optimal tätning — yttans tillstånd bör inspekteras före montering.
• Rekommenderat momentvärde och användning av tätningsmedel bör bestämmas utifrån applikationens krav och motpartens material; felaktig tillspänning kan skada tagg-ytorna.

Kompatibilitet och identifiering

Gängan är en standard 3/8-24 UNF, så kompatibiliteten beror på att motpartens gänga och tätningstyp matchar denna standard och gänggeometrin. Använd MPN 757.03.33 och GTIN 4043981237658 vid inköp eller vid förfrågan till leverantör för att säkerställa korrekt reservdel. Varumärket JMP kan hjälpa till att hitta motsvarande eller originaldelar i tillverkarens sortiment.

Praktiska anmärkningar till mekaniker

• Kontrollera gängan och tätytorna för skador eller deformation före ommontering.
• Rengör gängan och spännytan; avlägsna smuts och gammalt tätningsmaterial för att säkerställa korrekt sittande av tagen.
• Vid upprepad användning eller missfärgning av tätytorna bör delen bytas ut för att undvika läckage.

Identifiering: JMP (varumärke) — MPN 757.03.33 — GTIN 4043981237658.
