Utvändig gänga fast Vario TYP520 M10 x 1.25 svart

Utvändig gänga, fast - Vario TYP520 M10 x 1,25 (svart)

Produktöversikt: Denna beslag med utvändig gänga är utformad för fast montering på Vario/Speed Bromsar-stålfjänstade (stålflex) bromsslangar. Produkten från JMP (MPN: 757.21.42, GTIN: 4043981246193) är en enkel, mekanisk förbindelse med metrisk gänga M10 x 1,25 och en kompakt total längd på 22 mm.

• Funktion: Beslagets primära funktion är att bilda en säker, mekanisk förbindelse mellan bromsslang och tillhörande kopplingar i bromssystemet. Den fasta utformningen (inte roterbar) säkerställer att gäng- och planarplanet ligger stabilt för att minimera rörelse och risk för läckage när den monteras korrekt med lämplig tätmetod.

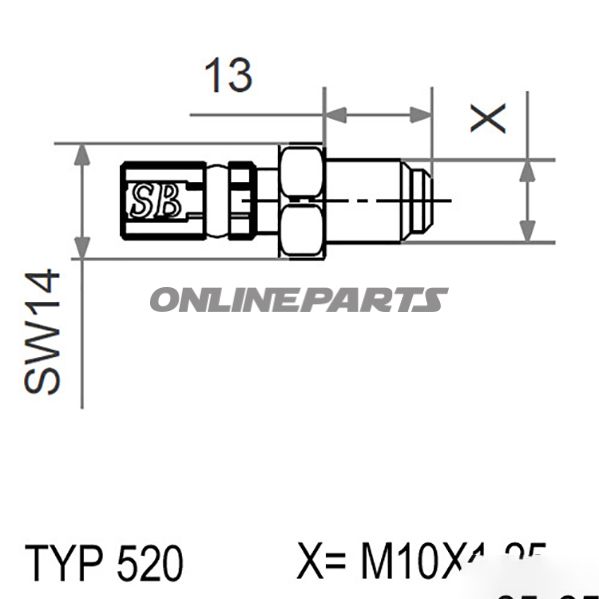

• Gänga och dimensioner: Gängtyp: M10 x 1,25 (metrisk fin gänga). Genomgående gänglängd cirka 13 mm, total längd ~22 mm. Fast version betyder att komponenten inte har roterande funktion, utan monteras och åtdras med skiftnyckel.
• Monteringsnyckel: Nödvändig skiftnyckel/öppen nyckel: 14 mm (nyckelbredd 14).
• Ytbehandling och färg: Svart ytbehandling, som kan vara antingen lack eller legeringbeläggning beroende på leverantörsparti. Svart finish används vanligtvis för att minska korrosionssynlighet och för visuellt att matcha mörka bromsslangar och kopplingar.

Materialval och egenskaper: Beslaget är tillverkat för användning med stålfjädrad bromsslang och förväntas vara i metall (typ stål eller mässing med ytbehandling). Materialet är valt för att säkerställa tillräcklig mekanisk styrka vid spänning och fastsättning av gängförbindelsen under vibrationer och termiska variationer. Ytbehandlingen (svart) minskar korrosionsbildning jämfört med obehandlat metall, men korrekt montage med lämplig moment och tätmetod är avgörande för hållbarheten.

Kompatibilitet och användning: Delens geometri och M10 x 1,25-gängan gör den kompatibel med standard metrisk-fina M10-kopplingar som används på många Vario- och Speed Brake-system samt motsvarande stålflex bromsslangar. Eftersom det finns variationer i utformning av kopplingar och packningar mellan tillverkare bör mekanikern alltid kontrollera fysiskt passform och tätmetod vid installation. Produkten är avsedd för användning i bromssystem och andra hydrauliska förbindelser där M10 x 1,25 är specificerad.

Teknisk användning och monteringsanmärkningar:

• Se till korrekt moment vid åtdragning enligt fordonstillverkarens eller kopplingsfabrikantens specifikationer för att undvika skada på gängan eller deformation av slangänden.
• Använd lämpliga tätmetoder (t.ex. koniska säten eller tätning/packning om systemet kräver). Denna komponent är en fast gängfitting, inte en konisk roterande gängtyp, så kontroll av tätningstyp är viktig.
• Efter montering ska systemet tryckprovas och kontrolleras för läckage vid drifttryck, eftersom stålflex-installationer är känsliga för felaktig sammansättning eller för stort moment.

Identifikation: Tillverkare/varumärke: JMP. Fabriksnummer/varunummer (MPN): 757.21.42. GTIN/streckkod: 4043981246193. Ange denna information vid förfrågningar eller vid beställning för att säkerställa korrekt variant och finish.

Obs: Denna beskrivning anger dimensioner och egenskaper utifrån produktbeteckningen. Materialspecifikationen (stål vs. mässing) och ytbehandling kan variera mellan produktionsserier; verifiera specifikationer hos leverantören vid behov av dokumentation eller certifikat.
