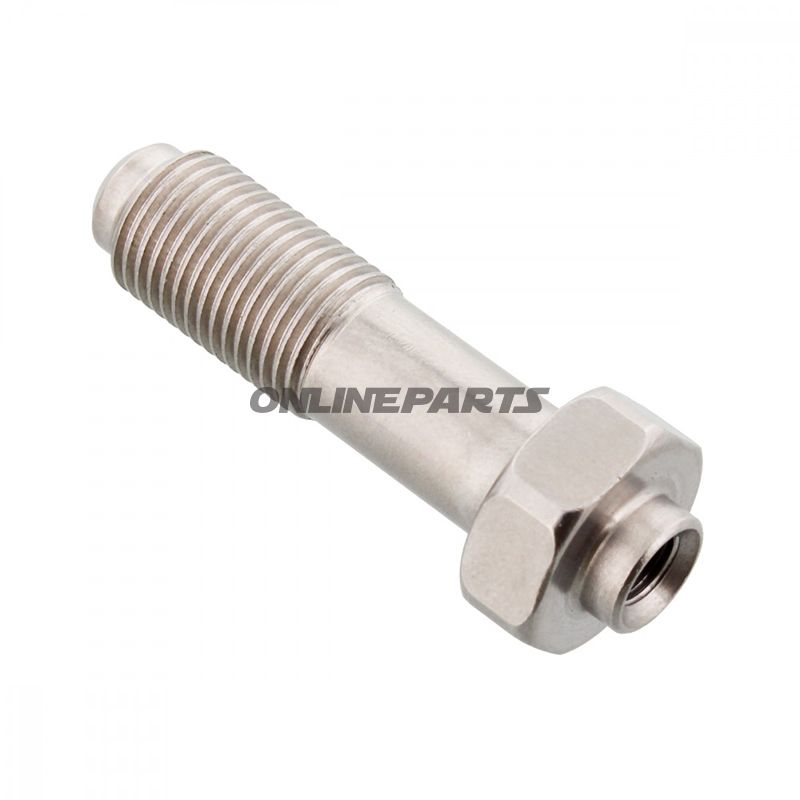

Utgående gänga, fast Vario TYP514 AGF M10 x 1.00 i rostfritt stål
Produktöversikt: Detta är en fast utgående gänga (Vario TYP514 AGF) med dimensionen M10 x 1.00 tillverkad i rostfritt stål. Produkten säljs under märket JMP och registreras med MPN 757.04.18 och GTIN 4043981238426.
Funktion och användning: Komponentens primära funktion är att etablera en pålitlig utgående gängförbindelse för användning i motorcykelkomponenter och tillhörande monteringsuppgifter där en kombination av tätning och mekanisk fastsättning krävs. Den fasta Vario-konstruktionen innebär att gängan inte är justerbar; den fungerar som en solid skruv- eller stiftande förbindelse, vanligtvis för oljekommunikationer, sensorer, fittings eller andra kopplingar där M10 x 1.00-gängan är standard.
Tätningskupa: Denna variant har en dubbelformad tätningskupa, konvex på ena sidan och konkav på den andra. Den konvexa/konkava tätningsytan är utformad för att ge en tät kontaktyta mot matchande koniska säten och minska risken för läckor i applikationer med vätskor eller gas under tryck, så länge sätesytan och monteringsytan är i korrekt skick.
- Gänga: M10 x 1.00 (symmetrisk fint gängat)
- Tätningsform: Konvex + konkav tätningskupa
- Material: Rostfritt stål – korrosionshärdigt och lämpligt för utomhus- och oljiga miljöer
- Märke: JMP (MPN: 757.04.18)
- GTIN: 4043981238426
Materialval och egenskaper: Rostfritt stål valdes för sin korrosionsbeständighet, mekaniska styrka och värmebeständighet. För installationsmiljöer på motorcyklar innebär det lång hållbarhet i kontakt med olja, bränslerester och fukt. Ytan kommer vanligtvis att vara maskinbearbetad för att säkerställa korrekt gängprofil och tätning mot koniska säten. Observera att rostfritt stål kan kräva lämplig moment vid åtdragning för att uppnå korrekt tätning utan att skada gängan eller tätytan.
Kompatibilitet och användningstips: Produkten är avsedd för installation i komponenter eller beslag som accepterar ett M10 x 1.00 metrisk fint gänga och ett koniskt tätande säte. Innan montering bör du kontrollera följande:
- Att det mottagande sätet är rengjort från smuts, packningar eller gammal tätningsmassa.
- Att säets koniska profil matchar den konvexa/konkava tätningsytan för att säkerställa korrekt montering.
- Att rekommenderat åtdragningsmoment för gängan och materialtypen följs för att undvika överstramming eller skada.
Tekniska förmåner: Kombinationen av M10 x 1.00 fint gänga och en konvex/konkav tätningskupa ger en exakt montering med förbättrad kontaktyta för tätningen. Rostfritt stål ger bättre motstånd mot korrosion jämfört med vanliga stålvarianter, vilket är relevant i utsatta monteringspositioner på motorcyklar.
Noteringar: Uppgifter om antal enheter i förpackningen specificeras inte här; välj den enhet och förpackning som passar ditt behov. Om ytterligare dimensionstoleranser, ytbehandling eller specifika hårdhetsdata krävs, rekommenderas att kontrollera tekniska ritningar eller kontakta leverantören JMP med MPN 757.04.18 för exakta tillverkningsdata.
