Utvändig gänga fast Vario TYP510 M10 x 1.00 röd

Uitgående schroefdraad, vast Vario TYP510 M10 x 1,00 – beslag voor Speed-remmen (rood)

Denne del er et fast udvendigt gevind til Vario TYP510 fittings, beregnet til montage på Speed-bremser med stålflettet (stålflex) Vario-bremseledning. Produktet fra JMP (MPN: 757.20.50, GTIN: 4043981246056) bruges som forbindelses- eller adapterstykke i hydrauliske bremse- og koblingssystemer, hvor et M10 x 1,00 udvendigt gevind og en kompakt formfaktor kræves.

• Funktion: Fast udvendigt gevind til direkte samling med indvendigt gevind eller koniske fittings i bremsesystemer. Sikrer mekanisk forbindelse mellem fitting og komponent uden bevægeligt gevindstykke.
• Anvendelse: Beregnet til Speed-bremser og stålflex Vario-ledninger, hvor pladsen er begrænset, og hvor en M10 x 1,00 gevindtilslutning er specifikationen.

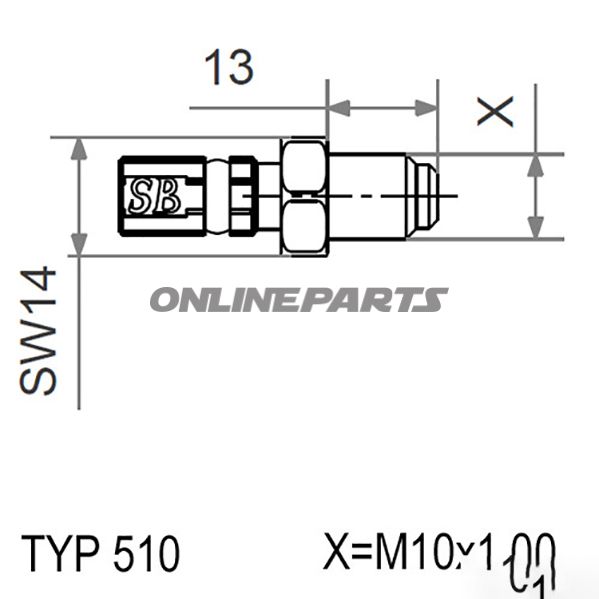

Specifikationer og mål

• Gevindtype: M10 x 1,00 (udvendigt, fast)
• Nøglevidde: 14 mm
• Gevindlængde: ca. 13 mm
• Total længde: ca. 22 mm
• Farve: rød (overfladebelægning/finish)

Materiale og overflade

Beslaget er udført i en metallisk legering egnet til trykbærende forbindelse i hydrauliske systemer (typisk stål eller nikkellegering afhængig af model), og den røde overflade indikerer en korrosionsbeskyttende lak eller anodisering, som beskytter mod vejr og vejrlig samt gør komponenten visuelt let genkendelig under montage og vedligehold. Overfladen er ikke beregnet til at bære den strukturelle funktion alene; den primære styrke kommer fra metallet og den korrekte kærv/tilspænding ved samlefladerne.

Tekniske fordele

• Standardiseret metriskt gevind (M10 x 1,00) gør det enkelt at matche med eksisterende indvendige gevind i bremsekomponenter.
• Kompakt længde (22 mm) gør det velegnet i trange montageforhold, hvor lange adapterskruer ikke kan anvendes.
• Nøglevidde 14 mm er almindelig i motorcykelarbejde og forenkler brug af standardværktøj.

Kompatibilitet og monteringsbemærkninger

Denne del er designet til sammenbygning med Vario-type stålfletledninger og fittings anvendt på Speed-bremse-systemer. Ved montage anbefales korrekt moment tilspænding i henhold til producentens eller værkstedsmanualens anvisninger for at undgå utætheder eller beskadigelse af gevindet. Brug af korrekt tætningsmetode (f.eks. aftitrådning eller konisk samling, afhængig af fittingsystemet) skal afgøres ud fra den konkrete samlingstype.

Identifikation: JMP produktoplysninger (brand JMP), reservedelsnummer MPN 757.20.50 og GTIN 4043981246056 indikerer korrekt komponent ved bestilling og ved værkstedsregistrering.

Hvis du har behov for at kontrollere kompatibilitet med en given motorcykelmodel eller med et eksisterende bremserør, oplys da gerne mål på røret/fittingen eller et foto af den aktuelle samling, så kan tilpasning eller alternativ del foreslås.
