Bromsledningstädel (T-form) för 6 mm bromsorgantöt – M20x1, flänsmontering, Del E

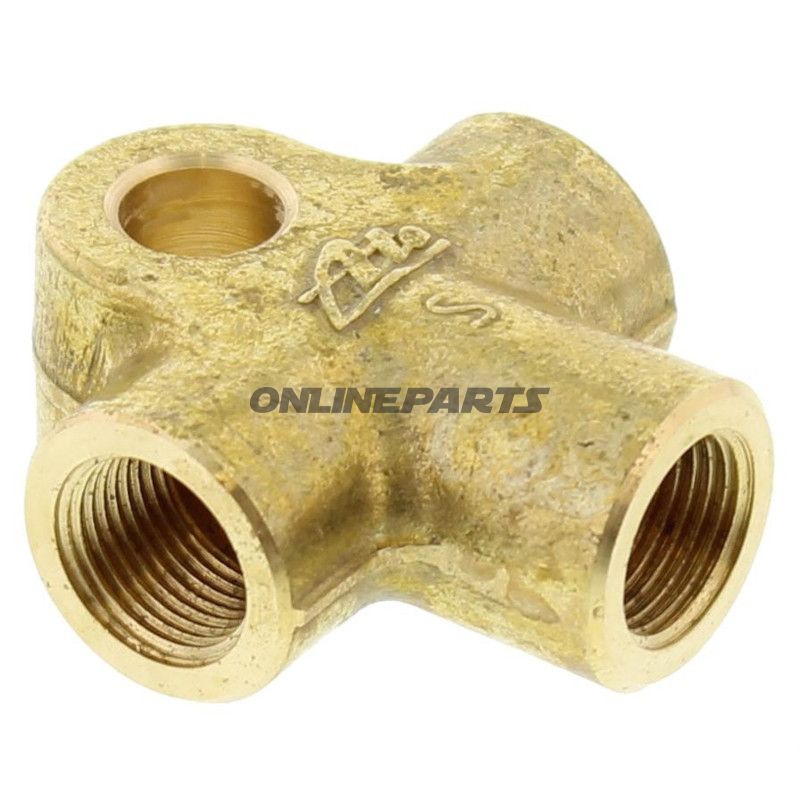

Produktöversikt: Detta är en trevägs bromsledningstädel i T-form från ATE (MPN: 442.10.04, GTIN: 4006633192309). Den används som anslutning/distributor mellan tre 6 mm bromsledningar eller rör och är utformad med M12x1-anslutningsgänga och M20x1 inre gänga för monteringsdel.

• Funktion: T-fördelaren samlar eller delar hydraulisk bromsvätskeström mellan tre banor, så att korrekt tryckfördelning uppnås till flera kretsar. Den används vanligtvis i befintliga bromssystem där en T-förbindelse ska etableras med standard 6 mm rör/bromsledningar.
• Monteringstyp: Flänsmontering, avsedd för fastsättning med skruvar genom flänsen. Hålaftstånden anges som 10,0 mm och 31,5 mm (avstånd mellan relevanta monteringshål).
• Gänga och bult: Anslutningsgänga M12x1 på de enskilda förbindelserna, gängversion i enlighet med DIN 74235 form EL. Inre eller monteringsgänga är M20x1.

Materialval och egenskaper: Tädeln är tillverkad i metall lämpad för hydrauliska bromsskredslförbindningar (vanligtvis mässing eller stål med korrosionsbeständig ytskydd hos ATE). Materialet är valt för att säkerställa tät anslutning vid böjning (flaring) och långvarig mekanisk hållfasthet under vibration- och tryckbelastning. Bågdelen är specificerad som E, vilket är en industriellt standardiserad flareform för 6 mm rör och säkerställer tät form vid korrekt monterad bult.

• Borr- och mått: Borr Ø: 8,3 mm. Längd: 36 mm.
• Böjform: E (för 6 mm bromsledningar/rör).
• Kompatibilitet: Utformad för 6 mm rör/bromsledningar med E-bälld; passar vanligtvis i fordon och system som använder DIN 74235 form EL-gänga och M12x1-fittingar. Bekräfta alltid kompatibilitet med fordonets befintliga fittings och bultmetod före montering.

Tekniska fördelar: Enkelt och kompakt T-format som minimerar rördragning och möjliggör direkt fördelning utan behov av ytterligare adaptrar. Standardiserade gäng- och böldedimensioner gör det möjligt att återanvända befintliga rör och fittings vid korrekt böjning och tätning.

Säkerhet och monteringsanvisning: Vid installation ska flänsar och böjda ändar vara rena och fria från deformering. Använd korrekt verktyg för E-böreld och följ tillverkarens nuvarande anvisningar för gängtorkar. Efter montering ska systemet kontrolleras för läckage vid trycktestning i enlighet med gällande säkerhetsprocedurer för hydrauliska bromssystem.

Identifikation: Produkten levereras från ATE och är registrerad under MPN 442.10.04 och GTIN 4006633192309, vilket kan användas vid inköp eller vid sökning i reservdelar.
