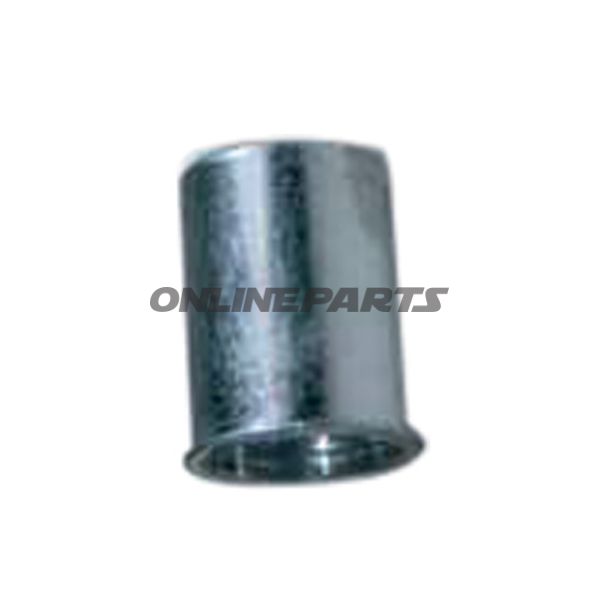

Universalfäder M5-SB 100ST

Universal blindnitsmutter M5 med litet försänkt huvud — för infästning i 0,5–3,0 mm material

Produktöversikt: Denna universal blindnitsmutter från Honsel (MPN: 636.31.13, GTIN: 4016111940155) är en sluten M5-mutter med rund skaft och litet försänkt huvud. Den är utformad för användning där åtkomst endast är möjlig från ena sidan, och där man önskar en pålitlig gänginfästning i tunna plåtmaterial.

• Typ: Blindnitsmutter, gänga M5
• Tillverkare: Honsel (MPN 636.31.13, GTIN 4016111940155)
• Användningsområde: Montering i plåtar, paneler och chassidelar med begränsad baksidesåtkomst

Funktion och användning
Blindnitsmuttern fungerar genom att den dras ihop med ett dragverktyg, så att den bakre delen deformeras och bildar en flat eller kupad fläns mot materialets baksida och skapar en säker, permanent gängförbindelse. Denna variant har ett litet försänkt huvud, vilket minskar profilhöjden över ytan och ger en mer diskret finish i synliga monteringsytor. På grund av det lilla försänkta huvudet är det vanligtvis inte nödvändigt att försänka borrhålet ytterligare; om försänkning ändå är tekniskt krävd bör den utföras så att huvudet står minst 0,1 mm över ytan efter insättning.

Material och egenskaper
Muttrarna är utförda i stål med runt skaft. Stålvalet ger hög dragstyrka och god skärfasthet vid etablering av gänga i tunnplåtsmaterial. De viktigaste tekniska egenskaperna är:

• Borrdiameter: 7,0 mm — rekommenderad borrstorlek vid förberedelse av genomgående hål
• Spännintervall (klämområde): 0,5–3,0 mm — det effektiva materialavståndet som muttern är avsedd att fästa
• Åtdragningsmoment (monteringsmoment): ca. 8 Nm — referensvärde för monteringsverktyg
• Axial dragkraft: 8 000 N — anger maximal axiell last vid korrekt monterad nitsmutter

Kompatibilitet och montering
Använd verktyg som är lämpligt för blindnitsmuttrar M5 och som kan avge det angivna åtdragningsmomentet. Borrhålet bör vara 7,0 mm för att säkerställa fri placering av skaftet. Vid montering i hårdare material eller i sammansatta konstruktioner ska man kontrollera att klämområdet 0,5–3,0 mm passar materialtjockleken inklusive eventuella packningar eller beläggningar. Efter montering ska huvudets position kontrolleras i förhållande till den rekommenderade 0,1 mm överlappningen vid försänkta huvuden, om försänkning har använts.

Förpackning och kvantitet
Produktens förpackning anges som förpackning. Uppgiften om 100 enheter i leveransen härstammar från förpackningsangivelsen och är inte avsedd som en specifikation av individuella försäljningsenheter i alla försäljningskanaler; kontrollera vänligen orderrad och leverantörens angivna försäljningsenhet vid köp.

Praktiska överväganden

• Materialvalet (stål) ger god motståndskraft mot mekanisk belastning, men ytbehandling eller korrosionsskydd bör bedömas beroende på användningsmiljön.
• Säkerställ korrekt verktygsinställning och momentkontroll vid montering för att undvika övertreving eller otillräcklig deformation.
• Kontrollera alltid att den valda nitsmuttern uppfyller krav på dragstyrka och klämområde för den aktuella applikationen.

Teknisk referens: Honsel MPN 636.31.13, GTIN 4016111940155 — universal M5 blindnitsmutter med runt skaft och litet försänkt huvud, avsedd för 0,5–3,0 mm material och med rekommenderad borr-Ø 7,0 mm.
