Universal Pull Switch Black 15Mm

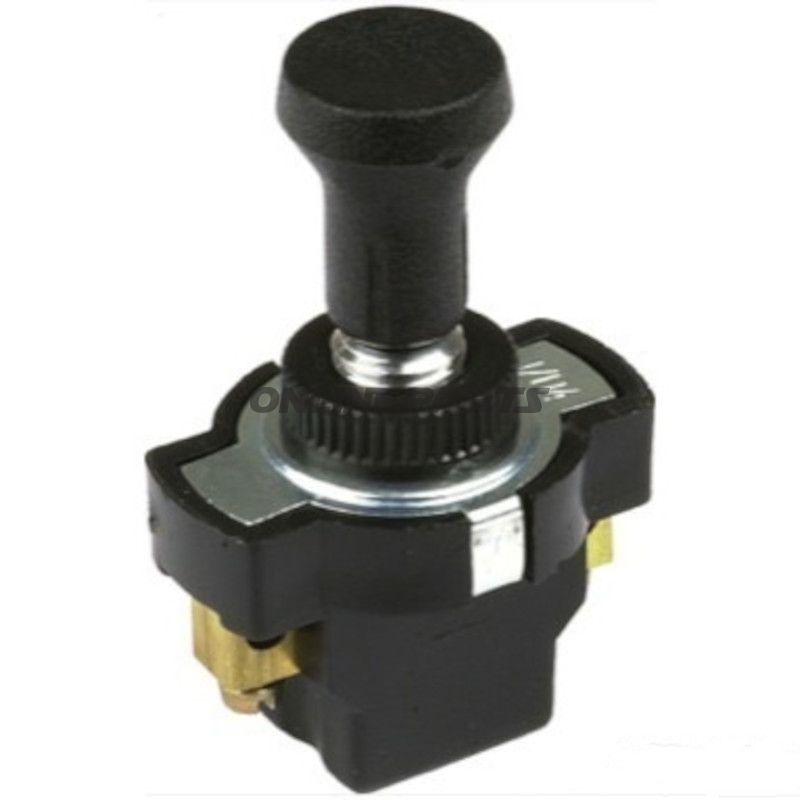

Dragkontakt, svart 15 mm för 12/24 V system

Denna drag- eller dragbrytare är en universell elektrisk kontakt avsedd för montering i instrumentpaneler eller kapslingar med max. plåttjocklek 2 mm. Produktens MPN är 145.81.16 och det registrerade GTIN är 4026736057596. Beskrivningen bygger på en klassisk mekanisk dragbrytare med två kontakter och enkel funktionalitet för 12 V och 24 V installationer.

Funktion

• Enkel on/off-funktion: två lägen (0 = av, 1 = på).
• Utformad som dragknapp, där själva kontakten manövreras genom att dra/trycka knappen.
• Två anslutningar (två ledningskontakter), lämplig för att bryta en enkel krets.

Elektriska data och drift

• Driftspänning: 12 V eller 24 V.
• Ange belastningskapacitet: vid 12 V max 10 A; vid 24 V max 2,5 A. Dessa värden anger maximal kontinuerlig ström som kontakten kan hantera utan extra skydd; vid högre belastningar rekommenderas extern relästyrning.

Material och mekanik

• Knapp och yttre delar i svart utförande (typiskt plastkomponenter med metalliska inre kontaktdeleger) — konstruktionen är avsedd för normal användning och driftsäkerhet under normala driftförhållanden.
• Monteringshål: Ø 8,5 mm.
• Lämplig för plåttjocklekar upp till 2 mm.
• Montering: skruv-/stiftförbindelse (skruvpluggade anslutningar), vilket gör demontering och anslutning enkel vid service.

Kompatibilitet och användningsområden

• Lämplig för styrning av enkla elektriska kretsar på motorcyklar, ATV:er, små maskiner och paneler med 12/24 V system.
• Användarmässigt riktad mot mekaniker och erfarna motorcykelägare som behöver en kompakt manuell brytare för t.ex. belysning, tillbehörsström eller som brytare för lågströmkomponenter.

Tekniska fördelar och begränsningar

• Fördel: Enkel mekanik med klart definierade på- och av-lägen — lätt att serva och ersätta.
• Begränsning: Lägre strökapacitet vid 24 V (2,5 A) betyder att brytaren inte lämpar sig för direktstyrning av större laster som kraftiga strålkastare eller värmeelement utan externt relä.
• Monteringskravet om max 2 mm plåttjocklek och Ø 8,5 mm hål bör verifieras mot aktuell panel före montering.

Anmärkningar

• MPN (145.81.16) kan användas vid reservdelsbeställning för att säkerställa korrekt komponentmatchning.
• GTIN (4026736057596) är inkluderat för varuidentifiering i lager- och inköpssystem.
• Eftersom det rör sig om en universell, mekanisk dragbrytare rekommenderas korrekt säkring och eventuell användning av relä vid högre strömkrav för att undvika slitage på kontaktmaterialen.
