Universal Mutter M6-SB 100ST

Blindnagmutter M6 i stål för genomgående och blinda förband

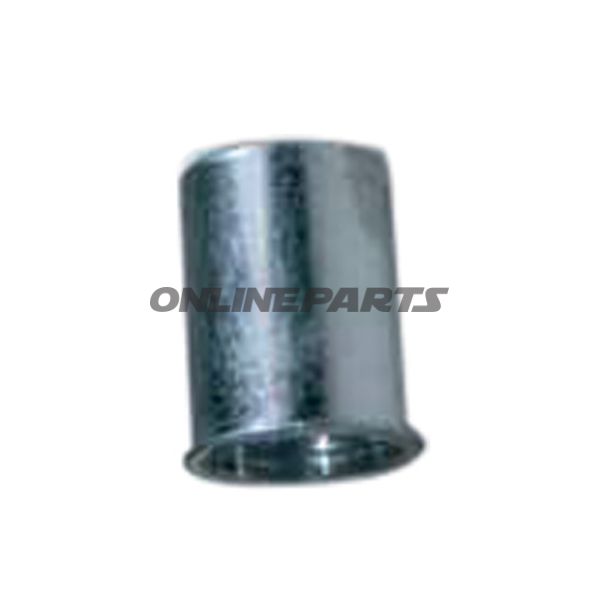

Produktöversikt: Denna blindnagmutter från Honsel (MPN: 636.31.21, GTIN: 4016111940186) är en universell M6-nagmutter tillverkad i stål med rund axel och litet försänkt huvud. Den är avsedd för montering i material där åtkomst endast är möjlig från en sida, och där en säker invändig metrisk gängförbindelse krävs efter installation.

• Gängdiameter: M6
• Borrdiameter: 8,0 mm
• Klemområde (materialtjocklek): 0,5–3,0 mm
• Åtdragningsmoment vid installation: 10 Nm
• Axial dragstyrka: 11 500 N
• Förpackning och märke: Levereras som förpackning från Honsel (MPN: 636.31.21, GTIN: 4016111940186)

Funktion och användning: Blindnagmutter monteras i ett förberett hål från ena sidan med lämpligt verktyg för blindnagmutter. När muttern dras ihop bildar den en säker baksidig fläns i det mjuka eller tunna materialet, vilket skapar en stabil invändig gänga för montering av bultar eller skruvar. På grund av det lilla försänkta huvudet kräver de flesta användningar ingen extra försänkning av borrhålet; om försänkning är tekniskt nödvändig bör den utföras så att försänkningens kant efter installation står minst 0,1 mm över ytan.

Materialval och egenskaper: Materialet är stål, valt för sin kombination av styrka och formbarhet vid ihopdragning. Stålutförandet ger den angivna axiella dragstyrkan (11 500 N) och säkerställer god mekanisk bärförmåga för bultförband i tunna plåtmaterial. Det försänkta huvudet minskar profilhöjden på förbandet, vilket är praktiskt vid ytor där lågt huvud önskas eller där efterbearbetning ska vara minimal.

Monteringsanvisning (praktiskt):

• Borra ett 8,0 mm hål med rätt tolerans för det material som ska sammanfogas.
• Sätt nagmuttern i från blind- eller genomgående sida enligt applikationens krav.
• Använd lämpligt momentinställt verktyg eller handverktyg inställt till ca. 10 Nm för korrekt installation och formning av böjen på baksidan.
• Kontrollera efter installation att försänkningens kant ligger korrekt i förhållande till ytan (ska minst stå ut 0,1 mm vid förutsatt försänkning som krävs).

Kompatibilitet och typiska användningsområden: Passar för förband i tunnplåt, aluminium, lättmetallkonstruktioner, kaross- eller innerpaneler och andra applikationer där en säker M6-gänga krävs men åtkomst är begränsad till en sida. Används ofta av mekaniker och tekniker vid reparation, underhåll eller produktmontering där standardiserade M6-geometrier krävs.

Säkerhet och anmärkningar: Följ rekommenderat installationsmoment för att undvika överdragning eller skada på nagmuttern och detaljmaterialet. Välj korrekt klemområde (0,5–3,0 mm) för att säkerställa att bakre flänsen bildas korrekt. Förpackningen innehåller flera enheter; information om exakt antal finns i produktens försäljningsuppgifter.

Identifiering: Tillverkare: Honsel. Märke och serienummer (MPN 636.31.21) och GTIN 4016111940186 ingår i produktdokumentation och hjälper till att säkerställa komponentens korrekthet vid återbeställning eller reservdelsidentifiering.
