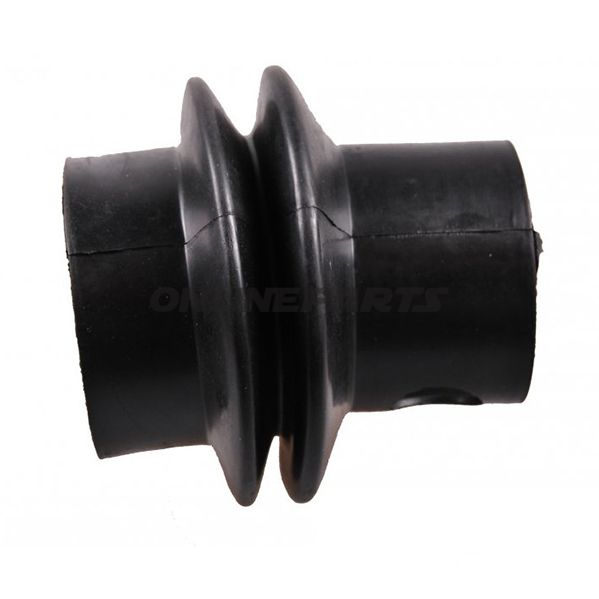

Universal Bellows Coverpeitz

Follymeel til Peitz / WAP överskridelsesenhet — L108 x Ø60/70 mm

Produkt: Foldebælg till påläs-/överskridelsesenhet (Peitz / WAP). Detta foldebælg är angivet under tillverkarens artikelnummer MPN 338.62.32 och registrerat med GTIN 74328751.

Funktion och användning

Foldebælgen fungerar som flexibel förbindelse och tätning mellan rörliga delar i en påläs- eller överskridelsesenhet. Den skyddar interna komponenter mot damm, smuts och fukt samt tillåter den nödvändiga axiala- och radiala rörelse vid belastning och rörelse av kopplings-/ bromssystemet. Den är beräknad för montering direkt på Peitz samt WAP-enheter som nämns under kompatibilitet.

Kompatibilitet

• Passar till Peitz / PAV- och SR-serier: PAV / SR 1,3 / 2,0 / 2,7 M
• Passar till WAP-serier: WAP 15.1 – 35.3

Dimensioner och utformning

• Samlad längd: 108 mm
• Inre/anslutningsdiameter: 60 mm främre öppning / 70 mm bakre öppning
• Antal veck (veck): 2

Materialval och egenskaper

Foldebæljen är utförd i flexibelt elastomermaterial, som valts för hållbarhet och motstånd mot mekanisk nötning, olja och väder (salt, fukt). Materialets elasticitet säkerställer tätning vid förskjutning och rotation utan väsentligt ökad motstånd, samtidigt som den behåller formstabilitet vid upprepade rörelser. Konstruktionen med två veck reducerar veckuttröttning vid upprepade rörelser och gör monteringen enklare i trånga installationer.

Montering och underhåll

• Fördela att matingytor är rena och fria från skarpa kanter före montering.
• Säkra korrekt orientering av den mindre/hårdare öppningen mot den specificerade sidan av enheten (se tillverkarens montagevejledning).
• Kontrollera tätning och klämningar efter första belastning och därefter vid serviceintervaller för att säkerställa fortsatt täthet och funktion.

Tekniska kommentarer

MPN 338.62.32 anger den specifika reservdelensidentifiering, vilket är användbart vid beställning för att säkerställa kompatibilitet med Peitz/WAP-enheter. GTIN 74328751 kan användas vid lagerstyrning och sökning i reservdelsdatabaser. Det finns ingen brandinformation angiven i produktdata.

När är detta foldebælg relevant?

Produkten är relevant vid byte av slitna eller skadade foldebälgar i påläs-/överskridelsesenheter, eller vid reparation där korrekt tätning och rörelsesomkostning är nödvändig. Eftersom dimensionerna är specifika (L108 x Ø60/70 mm), måste dessa jämföras med befintlig montering för att säkerställa korrekt passform.

Leveransinformation

Produktdata innehåller inte emballageantal utöver enhetsspecifikation; kontrollera orderrad eller leverantörens uppgift för antal vid köp.
