UNIV MUTTRAR M4-SB 100ST

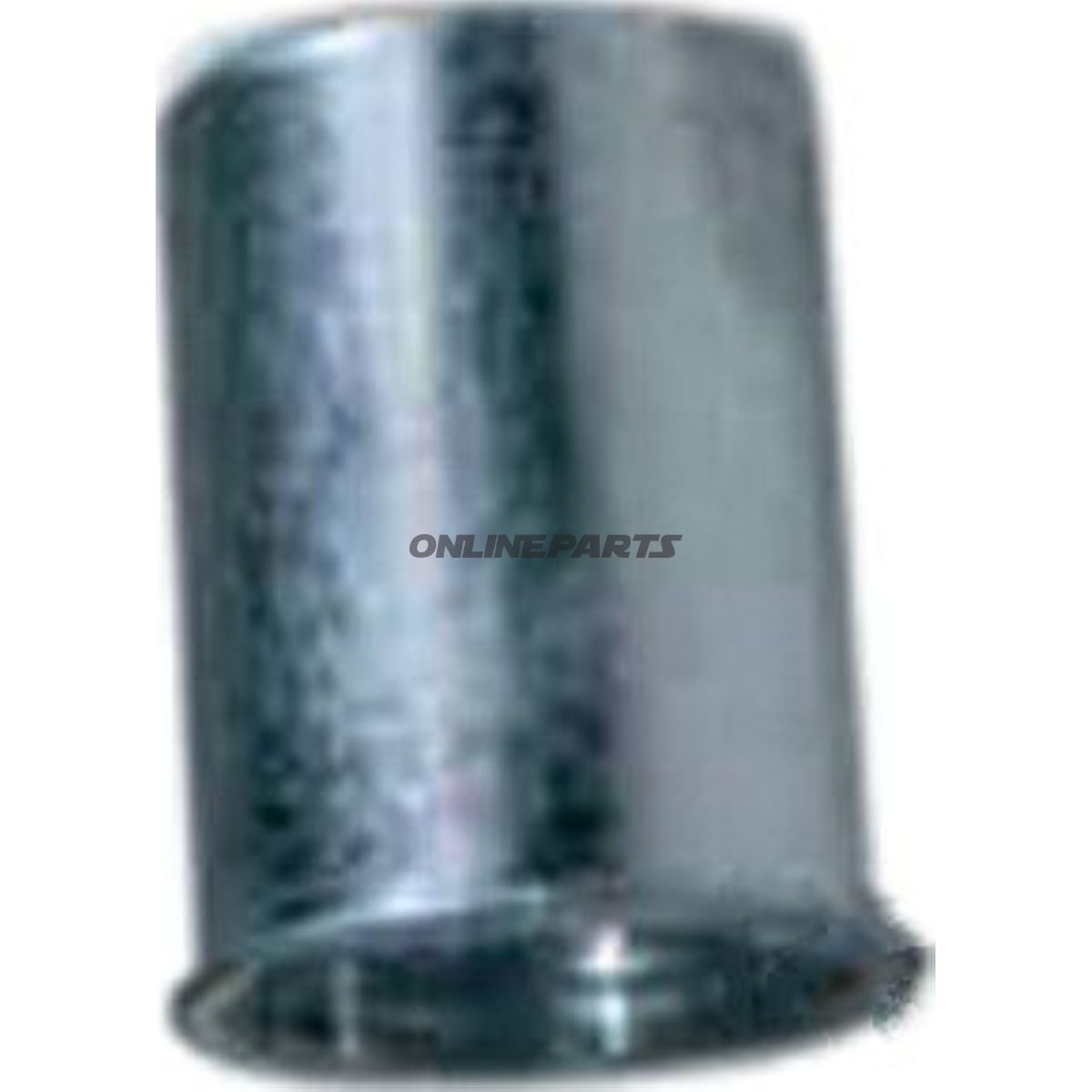

Blindnittemuttrik M4-SB till universell montering (Honsel)

Produktöversikt: Denna blindnittemuttrik, märkt Honsel (MPN: 636.31.05, GTIN: 4016111940131), är en universell lösning för fästning i plåttjocklekar där åtkomst endast är möjlig från ena sidan. Den är utförd i stål med runt axel och ett litet försänkt huvud, utformad för att ge en låg, nästan plan yta efter montering.

• Material och utförande: Tillverkad i stål. Den runda axeln och det lilla försänkta huvudet minskar risken för kantutbuktningar och ger bra bäryta mot den monterade ytan.
• Gänga och dimensioner: Gängdiameter M4. Borrstorlek rekommenderas cirka 7,0 mm.
• Spännområde: Lämlig för plåttjocklekar från 0,5 mm till 3,0 mm.
• Monteringskrav: På grund av det lilla försänkta huvudet är det normalt inte nödvändigt att försänka hålet ytterligare. Om försänkning är tekniskt påkallad ska den göras så att det försänkta huvudet efter justering minst sticker 0,1 mm in i materialet (dvs. huvudet är lite nedsänkt).
• Verktygsdata: Rekommenderat åtdragningsmoment vid montering: 3 Nm. Akial dragstyrka efter korrekt inställning: ca. 6.500 N.

Användning och funktion: Blindnittemuttriken gör det möjligt att etablera en invändig gänga i plåtar eller sammansättningar där åtkomst saknas till baksidan. Den används typiskt vid reparationer, eftermontering och vid konstruktioner där en fast, metrisk förbindelse önskas i tunna delar. Efter insättning och uppsättning fungerar den som en fast monterad mutter, redo att ta emot en bult eller skruv med M4-gänga.

Fördelar med designen: Det lilla försänkta huvudet ger ett lågt profilutseende och minskar risken för att skada tätningar eller närliggande komponenter. Stålmaterialet säkerställer god bärförmåga och hållbarhet vid belastning, samtidigt som det tål standardmekaniska krav i verkstads- och fordonsapplikationer.

Kompatibilitet och användningstips:

• Passar till M4-bultar och -skruvar.
• Borra hål med ca. 7,0 mm bor för korrekt plats vid insättning.
• Säkerställ att spänningsområdet (0,5–3,0 mm) överensstämmer med materialets tjocklek före montering.
• Vid montering i mjuka eller belagda material kan borrning och korrekt centrering förbättra slutresultatet.

Förpackningsdata och identifikation: Produkten säljs under Honsel med tillverkningsnummer (MPN) 636.31.05 och GTIN 4016111940131. Beskrivningen anger en paketenhet som referens; vid köp ska antal och förpackningsstorlek bekräftas i försäljningsinformationen från leverantören.

Obs: Uppgifter om material, borrmått, spännområde, åtdragningsmoment och axial dragstyrka är tekniska värden avsedda att hjälpa mekaniker och motorcykelentusiaster med korrekt val och montering. Vid kritiska tillämpningar rekommenderas kontroll av de specifika förhållandena och ev. provmontering.
