UEBERWURFSCHR MQ M10X1.25 DM 5.0 FÖR BOERD

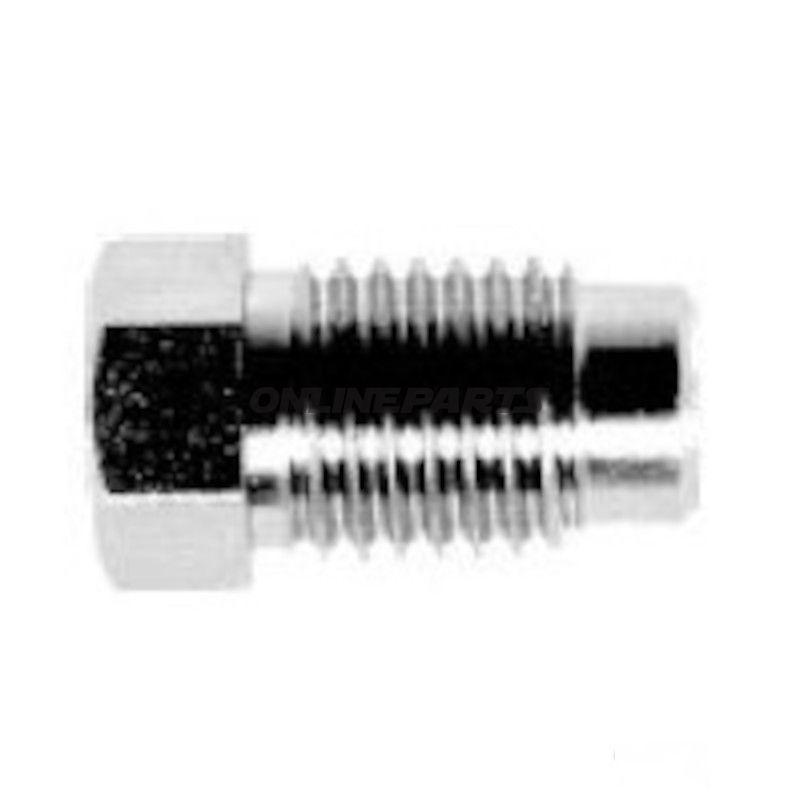

Skruvstycke MQ M10x1,25, diameter 5,0 mm – för borrning och OJD-union

Produktöversikt: Detta skruvstycke (OJD-unionsskruv) från Quick Brake, modellnummer 442.18.88 (GTIN 5706021216837), tillverkat för fastsättning vid borrning med genomgående hål på 5,0 mm. Den har utvändig metrisk tråd M10 x 1,25 och en total längd på 20 mm. Verktøjets yta vid låsning är SV 10 (10 mm måttnyckelyta).

Funktion och användning:

• Primära funktionen är att skapa en pålitlig mekanisk förbindelse mellan slangar/ledningar och tillhörande komponenter med hjälp av OJD-union (övergångs-)koppling.
• Designad för montering i ett Ø5,0 mm borrhål i karosseri eller beslag där relativt kompakta kopplingsdelar krävs.
• Lämplig för applikationer inom bromssystem och hydrauliska kopplingar där Quick Brake-märkets komponenter normalt används; slutmontering och kompatibilitet bör dock alltid bekräftas mot fordonets tekniska specifikationer.

Materialval och egenskaper:

• Materialtyp: Standardmetaller används för denna typ av skruvstycke för att uppnå nödvändig styrka och korrosionsbeständighet vid vanlig service. Ytbehandling och exakta materialangivelser kan variera beroende på tillverkningsbatch; kontakta leverantören för certifierade materialuppgifter vid krav på korrosionsklass eller specifika legeringar.
• Gänga: Metrisk utvändig gänga M10 x 1,25, tillverkad enligt gängstandarder för maskindelar, vilket säkerställer korrekt samling med motsvarande invändiga gänga utan överdriven spel.
• Dimensioner: Längd 20 mm, borr Ø 5,0 mm — dimensionerna är avgörande för korrekt passform i befintliga hål och för att upprätthålla nödvändig ingångsdjup i motstycket.
• Verktygsytan: SV 10 (10 mm) innebär användning av standard 10 mm låsningsnyckel vid montering eller demontering.

Kompatibilitet och montering:

• Kontrollera att mottagande hål är Ø 5,0 mm för att säkerställa korrekt genomförning och positionering av unionsskruven.
• Matcha gängan M10x1,25 med motsvarande invändiga gänga i motstycket; vid otillräcklig gängning justeras längden eller använd lämplig mutter/insats enligt tillverkarens rekommendation.
• Vid sammanfogning i bromssystemer eller hydrauliska kretsar ska kopplingarna åtdras enligt tillverkarens momentkurser och därefter kontrolleras för läckage.

Tekniska identifikatorer: Quick Brake levererar produkten under MPN 442.18.88. GTIN 5706021216837 kan användas för att verifiera varan i reservdelsdatabaser och vid inköp.

Obs till användaren (mekaniker och fackfolk):

• Eftersom produkten oftast ingår i hydrauliska eller bromssammanhang rekommenderas det att följa verkstadshandboken för det aktuella fordonet vid montering.
• Om det finns krav på specifikt korrosionsskydd, materialcertifikat eller spårbarhet bör detta avklares med leverantören, eftersom vanliga produktangivelser inte nödvändigtvis täcker särskilda certifieringar.
• Undvik att anta antal packningar vid leverans utifrån grossistförpackning; verifiera antal via order eller i leveransdokumentet.
