Überwurfschraube M10 X 1 Id Bördel E 5 Mm

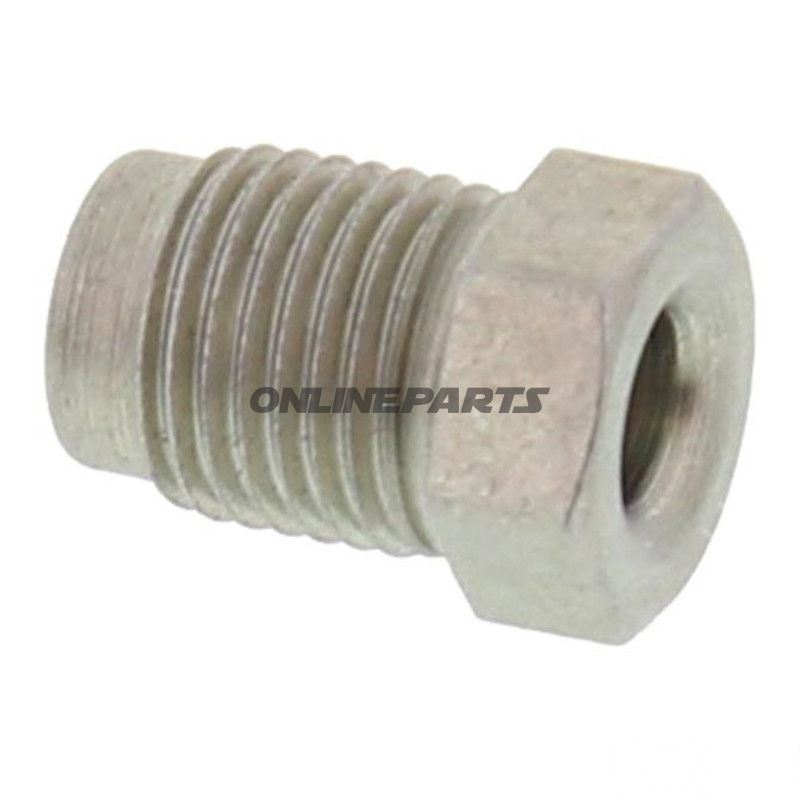

Överkopplingsskruv M10 x 1 (Del E, 5 mm) till broms- och hydraulikslangar

Produkt: Överkopplingsskruv (även kallad överföringsskruv/överkopp-skruv) för anslutning av bromsledningar och hydraulikslangar. Märket ATE är känt för reservdelskomponenter till bromssystem, och denna vara säljs under tillverkarens artikelnummer MPN 442.10.61 (GTIN: 4006633192866).

Funktion

• Överkopplingsskruvens primära funktion är att hålla fast och täta broms/slangar eller hydraulikslangar vid anslutningar där slangen ska böjas eller avslivas in i en fitting. Den skapar mekanisk fästning samtidigt som den stödjer tätningen vid flertillpassningen.
• Passar till system där gängstorleken M10 x 1 används, och där slangens innerdiameter är 5 mm.

Teknisk data

• Gängstorlek: M10 x 1
• Urborrning/ innerdiameter (slang): Ø 5 mm
• Gänglängd: 10 mm
• Total längd: 16 mm
• Skruvnyckelstorlek (nyckelbredd): 11 mm
• Flareform: E (del E)

Material och egenskaper

• Vanligt tillverkad i stållegering med ytbehandling för korrosionsbeständighet och för att säkerställa stabil mekanisk funktion i bromscirklarna. ATE-komponenter använder material och behandlingar som är kompatibla med hydrauliska vätskor och driftstemperaturer i fordonets bromssystem.
• Gängor och nyckelflater bearbetade för exakt passform, vilket minskar risken för läckage vid korrekt montering och moment. Flareprofilen (E) är utformad för att ge jämnt tryck över flareflankern.

Kompatibilitet och användning

• Passar för bromsledningar, kopplings- och andra hydraulikslangar med 5 mm innerdiameter där M10 x 1 gängan används.
• Används vanligen vid byte av fittings, reparation av bromslinor eller vid sammanfogning av flexibla/slangförsedda kopplingar i motorfordon och motorcyklar där det specifika flareform E krävs.
• Kontrollera alltid komponentens flareform och dimensioner mot befintlig slang och fittings före montering för att säkerställa korrekta toleranser och tätning.

Monteringsanteckningar

• Rena flareytor och kontrollera slangens skick före montering. Skär aldrig gängan om det finns tecken på skada utan att bedöma utbytes av hela kopplingen.
• Använd rekommenderat monteringsmoment för M10 x 1-anslutningar i det aktuella fordonets tekniska dokumentation för att undvika över- eller undertillspänning, som kan leda till läckage eller skada.
• Vid arbete i bromssystemet ska korrekt procedur följas, inklusive uppluftning efter återmontering.

Identifikation

• Varumärke: ATE — ett välkänt tillverkningsnamn inom bromskomponenter.
• MPN (tillverkarartikelnummer): 442.10.61
• GTIN: 4006633192866

Om du behöver bekräfta kompatibilitet med ett specifikt fordon eller önskar dokumentation för material/ytbehandling rekommenderas att jämföra MPN 442.10.61 med fordonets reservdelslistor eller kontakta leverantör/ATE direkt.
