Überwurfschraube M10 X 1 Id Boerd For 5Mm Mq 4420805

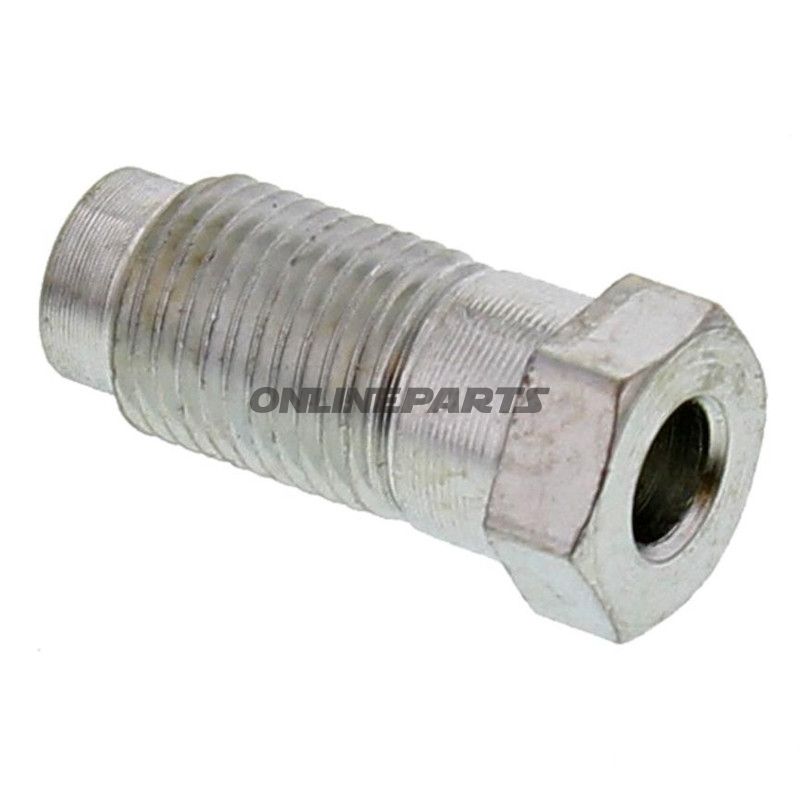

Överkopplingsskruv M10 x 1 till bromsvätskor — flared förbindelse (F), Ø 5 mm

Denna överkopplingsskruv (även känd som överföringsskruv eller skruv/nippel till bromsvätskeslang) är avsedd för koppling av bromsvätskor och rör med flared (flärp) förbindelse. Produkten levereras under varumärket ATE och identifieras av tillverkarrens artikelnummer (MPN) 442.10.95 samt GTIN 4006633060554. Den använda geometrin och måtten gör den lämplig för applikationer där M10 x 1-gänga och ett innervrid 5 mm krävs — exempelvis för vissa Hyundai-fordon.

Funktion och användning

• Skapar en tät, mekanisk förbindelse mellan bromsvätskepip och komponenter genom användning av en flared (flärp) kopplingsdel.
• Designad för system där ett M10 x 1 metrisk gänga är standard för överkoppelanslutningar.
• Används vanligtvis vid byte eller reparation av bromssystem, där den ursprungliga geometrin måste matchas för korrekt tätning och styrka.

Material och egenskaper

• Tillverkad i korrosionsbestandigt metall som är lämplig för hydrauliska bromsvätskesträngar och hydraulledningar. Materialvalet säkerställer mekanisk styrka och motstånd mot korrosion under normala driftsförhållanden.
• Ytbehandling (t.ex. galvanisering eller motsvarande) används vanligtvis för att förlänga komponentens livslängd i väg- och miljöexponerade miljöer; kontrollera leverantörens specifikationer vid behov.

Tekniska mått

• Gänga: M10 x 1
• Inre borr (ID): 5 mm
• Längd (kropps-längd): 13,2 mm
• Total längd: 24,6 mm
• Skruvnyckelstorlek: 11 mm
• Flare/flärp-typ: F (konisk/flared typ för tätning mot rörände)

Kompatibilitet och identifikation

• Ange som kompatibel med vissa Hyundai-modeller — kontrollera fordonets reservdelsknummer eller jämför mått innan montering.
• ATE-varumärket och MPN 442.10.95 gör det möjligt att hitta teknisk dokumentation och reservdelsinformation hos tillverkaren.
• GTIN 4006633060554 kan användas för entydig identifiering i lagerhantering och beställningssystem.

Montering och överväganden

• Vid montering måste den flared röränden vara korrekt formad och fri från skador; en felaktig eller skadad flaring kommer att kompromissa tätningen.
• Använd korrekt moment och använd lämplig skiftnyckel (11 mm) för att undvika skada på tätningen eller gängan.
• Rengör kopplingsytor före samling för att avlägsna smuts och metallspån, och kontrollera läckage efter uppbyggnad av systemtryck.

Ytterligare information

Produkten beskrivs av tillverkaren som ATE överkroppskruv med artikelnummer 442.10.95 (och GTIN 4006633060554). Vid osäkerhet om passform rekommenderas att jämföra de tekniska måtten (gänga, borr, längder och nyckelstorlek) med den ursprungliga komponenten eller fordonets reservdelslista.
