Tystblock M6 båda sidor med utvändig gänga

Silentblock med M6 utvändigt gäng i båda ändar – vibrationsdämpning till ram och fästen

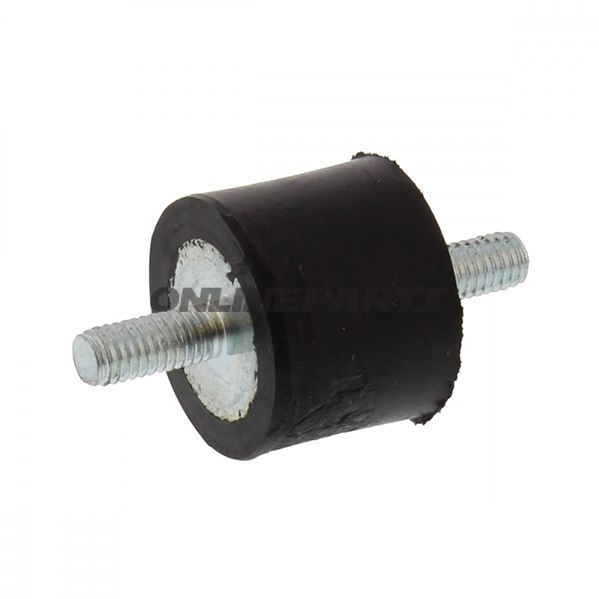

Produktöversikt: Denna silentblock från CIF (MPN: 756.04.45, GTIN: 6079/10) är en cylindrisk vibrationsdämpare med M6 utvändigt gäng i båda ändar. Komponentens konstruktion är avsedd att isolera vibrationer mellan två sammanbyggda delar, vanligtvis ram, fästen, motorfäste eller instrumentfästen på motorcyklar och tillhörande utrustning.

Funktion: Silentblocket överför inte kraft som ett styvt fäste, utan absorberar och dämpar vibrationsenergi med hjälp av elastiskt material i mitten. De utvändiga M6-gängorna gör det enkelt att montera blocket med muttrar eller direkt i gänghål, där man önskar en standardiserad anslutning med isolering mot ljud och vibration.

• Gängtyp: M6 utvändigt gäng i båda ändar.
• Gänglängd: 2 × 14 mm (varje ände).
• Höjd (höjd på gummidelen): 20 mm.
• Yttre diameter: 25 mm.
• Total längd: 48 mm.

Material och egenskaper: Produkter av denna typ består vanligtvis av en elastomerisk mittdel (gummi eller syntetisk polyuretan) vulkaniserad eller pressad runt en metallförbindelse/ kärna, med skruvändar i stål eller rostfritt stål. Elastomeren ger den nödvändiga flexibiliteten och energidämpningen, medan metallkärnor och gängändar säkerställer mekanisk fastsättning och korrekt belastningstransfer. CIF:s utförande erbjuder en kompromiss mellan styvhet och dämpning, där gummihårdheten är vald för att minska högfrekventa vibrationer utan att orsaka överdriven sidostyvhet.

Montering och användning: Silentblocket monteras genom att föra de utvändiga M6-gängen i gängorna och fästa med mutter på varje sida efter behov. Se till att:

• Använd lämplig motförsnävning (självlåsande muttrar eller brickor) vid vibrationsexponerade installationer.
• Undvik överdimensionering, eftersom det kan påverka elastomerens form och minska dämpningen.
• Kontrollera kompatibilitet med material och kemikalier (olja, bensin, rengöringsmedel), eftersom vissa elastomerer kan påverkas av långvarig kontakt.

Kompatibilitet och användningsområden: Dimensionerna (25 mm diameter, 48 mm total längd och 2×14 mm gänglängd) gör detta silentblock lämpligt för vanliga upphängnings- och fästeapplikationer på motorcyklar, mopeder och tillbehör som instrumentpaneler, vindskydd, ljuddämpare eller små motorfästen. Mät alltid mot befintliga fästen och frihöjder före montering.

Kvalitetsinformation: Produkten märks med CIF som tillverkare, MPN 756.04.45 och GTIN 6079/10, vilket kan användas för identifiering vid nybeställning eller vid begäran om tekniska datablad. Om du har krav på materialuppgifter (t.ex. gummityp eller korrosionsbeständighet hos gängändarna) kan dessa ofta specificeras genom kontakt med leverantören eller i tekniska datablad.

Praktiska anmärkningar: Vid byte av gamla silentblocks, mät både gänglängd och total längd för att säkerställa identisk uppförande. Överväg även borr- och gänganpassning om det ursprungliga fästet är slitet eller deformerat.
