Typ510 M10x1.00 Blackmale Thread Fixed Vario

Utvändig gänga, fast Vario TYP510 M10 x 1,00 — till Speed Brake / stålflex-förbindelser

Denna fasta yttre gängstång (Vario TYP510) är avsedd för sammankoppling av stålflex-broms-slangar (Speed Brake / stålflex Vario-ledning) i motorcykelbroms-systemet. Produkten från JMP (MPN: 757.20.68, GTIN: 4043981246063) används som mekanisk förbindelse mellan slangkoppling och fittings, där en fast, exakt gänga och kompakt längd krävs.

• Funktion: Fast yttre gänga för tät mekanisk sammansättning av bromsledning till Vario/Speed Brake-system. Säkerställer enhetlig åtdragning och mekanisk positionering av fittings vid montering av stålflex-slangar.

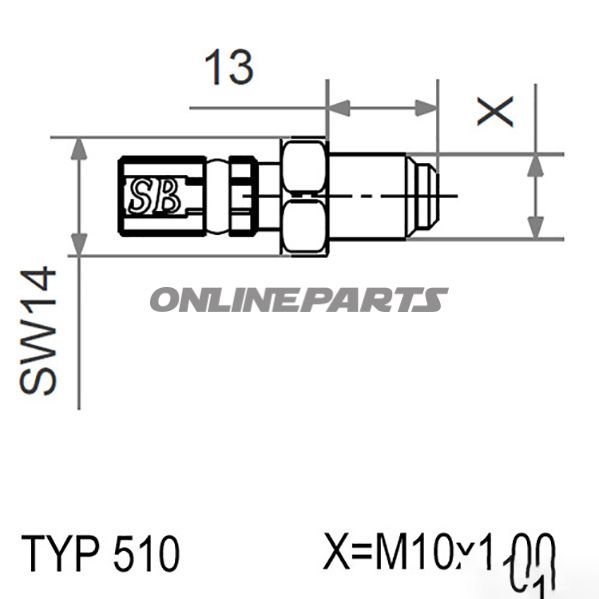

• Gängtyp och dimensioner: M10 x 1,00 (symmetrisk fin gänga). Gänglängd: ca. 13 mm. Total längd: ca. 22 mm.
• Nögleffektivitet: 14 mm (passar till vanlig skruvnyckel eller topnøgle vid montering).
• Yta och färg: Svart yta — indikerar en ytbehandling som minskar korrosion och ger avtagbar kontrast till obehandlade komponenter. Ytan är beräknad för tekniska användningar, inte kosmetisk polering.
• Materialegenskaper: Tillverkad för kompatibilitet med stålflettade bromsslänger och metallfittings. Materialvalet är anpassat till mekanisk styrka och hållbarhet under vibrationer och de krafter bromssystemet utsätts för. Den mekaniska utformningen och gänganøyaktigheten gör den lämplig för verkstadsmontering.
• Kompatibilitet: Designad för Vario/Speed Brake-stålflex-slangar och motsvarande fittings som använder M10 x 1,00 utvändig gänga. Används vanligt på motorcykelbroms-Komponenter där en fast (icke roterbar) utvändig gänga är specificerad.

Teknisk användning och montering

Vid montering rekommenderas korrekt rengjord kontaktyta och momentkontroll i enlighet med tillverkarens specifikationer för den aktuella bromsslangen och fittings. Den angivna nyckelhållaren 14 mm gör det möjligt att spänna med standardverktyg. Eftersom detta är en fast yttre gänga, måste rotation och positionering av närliggande komponenter beräknas i monteringsproceduren — undvik överdriven momentpåverkan som kan skada gängan eller anslutna slangar.

Identifiering

Produkten säljs under märket JMP och identifieras med tillverkaren artikelnummer MPN 757.20.68. GTIN 4043981246063 kan användas för lagerkontroll och beställningsidentifiering vid köptillfällen eller reservdelregistrering.

Rekommendationer till professionella användare

• Kontrollera kompatibilitet med befintlig fittingsdesign och gängriktning före byte.
• Använd föreslagen moment vid spärrningsoperationer för att undvika överbelastning av gängan och anslutna stålflex-slangar.
• Vid återmontering av bromsdelarna, kontrollera golvet för korrosion eller deformation och byt ut komponenter som visar tecken på slitage.
