Ringfitning Vario TYP006 10 mm, 60° vinkel – beslag till stålfodrad bromsleder

Denna ringfitning från JMP (MPN: 757.23.65, GTIN: 4043981246414) är utvecklad som koppling till stålfodrade bromsledningar i Vario-system, ofta använd för Speed Brake- eller justerbara bromsledningar. Den fungerar som ändstycke/koppling mellan ledning och fäspunkt, där den säkerställer korrekt mekanisk anslutning och vinkel för bromsledningen.

Funktion

• Omvandlar stålfodrad bromsledning till en formfast ringande med kul- eller banjo-koppling.
• Säkerställer korrekt vinkel på ledningen (60°) så drag och rörelse leds utan överböjning i monteringspunkten.
• Skapar en mekanisk förbindelse som lämpar sig för hydrauliska system, där exakt positionering och låg rörelsefriktion är viktigt.

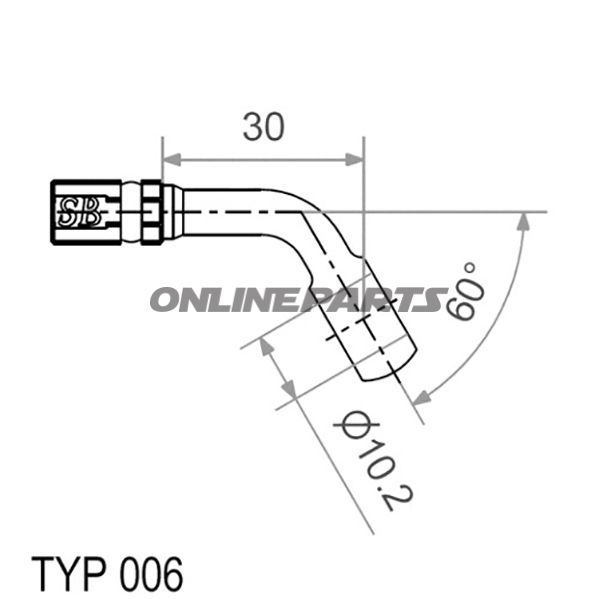

Tekniska data och mått

• Kulhuvuddiameter: 18 mm (kul-/banjo-profil).
• Gänghål/internt mått: 10,2 mm — beräknat för monteringsstift eller skruvar i denna dimension.
• Vinkel/ lutning: 60° — minskar böjningspåverkan vid ingång till fäste.
• Längd: 30 mm — mått från ände till ände i den definierade referensen.
• Färg: guld (ytbehandling/finish som angivet av tillverkaren).

Material och yta

Tillverkaren anger en finish i guldfärg. Typiskt för denna typ av fittingar är stål eller mässing med en ytbehandling (krom/nickel/guldfärgad beläggning) för korrosionsbeständighet och slitage‑hållfasthet. Materialvalet säkerställer nödvändig mekanisk styrka för bromssektioner och kompatibilitet med stålfodrade ledningar. Eftersom produkten används i hydrauliska system är dimensionstolerans och materials stabilitet viktiga för att undvika läckage eller deformation under belastning.

Kompatibilitet och användning

• Designad för Vario-stålflex/bromssystem och liknande stålfodrade bromsledningar.
• Passar för användning där en 10 mm borrdimension och 18 mm kulhuvud krävs.
• Lämplig för mekaniker och verkstäder som byter ut eller anpassar bromsledningar på motorcyklar med justerbara fittings.

Hantering och montering

• Kontrollera dimensionerna på befintlig ledning och fäste före montering (10,2 mm borrhål och 18 mm kulprofil).
• Använd korrekt moment och lämpliga tätningselement enligt tillverkarens anvisningar för att säkerställa hydraulisk täthet.
• Undvik rift eller skador på tätningsytor vid sammanfogning; ytfinish kan påverka täthets- och korrosionskarakteristika.

Identifiering

Produkten levereras under varumärket JMP och identifieras med tillverkningsnummer (MPN) 757.23.65. Den globala handelsartikelidentifikationen (GTIN) är 4043981246414, vilket kan användas för lagerstyrning eller inköpsreferenser.

Om du behöver matcha denna fitting till en specifik motorcykelmodell eller ett konkret bromspaket, kan du uppge befintliga mått (kul Ø, borrdiameter, vinkel och ledningsdiameter), så kan kompatibiliteten bekräftas exakt.
