TURBO-OELDRUCKADAPTER SET 15 DELAR

Turbooljetryckadaptersats för mätning av olje- och turbo-laddetryck

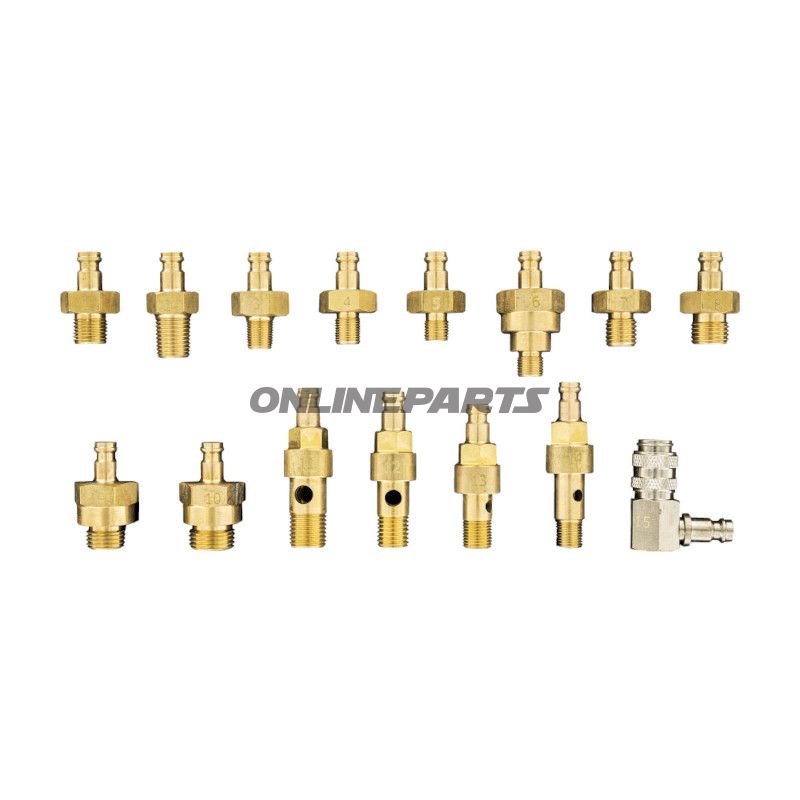

Denna sats består av 15 oljetrycksadapter som är utformade för att möjliggöra säker och exakt anslutning mellan en trycksensor och olika gäng- och snabbkopplingsanslutningar på motorer och turbo­laddare. Satsen är lämplig för mekaniker och motorcyklandlägare som arbetar med diagnostik och tryckmätning i olje-banor och turbo­laddare med hjälp av en trycktestare (t.ex. en 0–300 bar sensor som finns i trycktest-master kit 100859).

Funktion

• Ger möjlighet att snabbt ansluta trycksensorn till standardiserade gängor eller snabbkopplingar på motor- och turbo­laddarsystem
• Säker anslutning som minimerar läckage och felkällor vid mätning av olje- eller turbo­laddetryck.
• Reducerar behovet av specialverktyg, eftersom adapterna omfattar de vanligaste storlekarna och typerna.

Innehåll och kompatibla anslutningar

Satsen innehåller adaptrar till följande gäng- och anslutningstyper, så att sensorn kan monteras direkt eller via en vinklad 90° snabbkoppling:

• 1/4 x 20 UNF
• 1/4 x 18 NPT
• 1/8 x 27 NPT
• 1/8 x 28 BSP
• 3/8 x 24 UNF
• M10 x 1,0 mm
• M12 x 1,5 mm
• M14 x 1,5 mm
• M16 x 1,5 mm
• M18 x 1,5 mm
• Turbooljetrycksadapter M14 x 1,5 mm (specifikt för turboanslutningar)
• Turbooljetrycksadapter M12 x 1,5 mm
• 7/16 x 24 UNF
• Vinklad 90° snabbkoppling för åtkomst på svåråtkomliga platser

Materialval och egenskaper

• Adapterna är tillverkade av korrosionsbeständiga metaller (typiskt mässing eller rostfritt stål beroende på tillverkarens specifikation). Materialen valdes för att tåla kontakt med motorolja, höga temperaturer och vibrationspåverkan i motorrummet.
• Gängorna är bearbetade för att säkerställa tätning och repeterbar mätning utan skador på befintliga fittings.
• Den 90° vinklade snabbkopplingen minskar belastning på slangar och sensorer vid trånga installationsförhållanden och gör det lättare att avläsa mätinstrument.

Tekniska anmärkningar och användning

• Satsen är avsedd att användas tillsammans med trycksensorer och trycktestare, inklusive 0–300 bar-sensorn i master kit 100859; det förutsätts att användaren känner till korrekt mätprocedur och säkerhet vid tryckkanter.
• Kontrollera alltid kompatibilitet mellan adaptergäng och originalutrustning före montering för att undvika skador på gäng eller tätningsytor.
• Vid mätning av turbo­laddetryck bör man säkerställa att adapterplaceringen inte introducerar prestandabegränsningar eller oljeavlagringar i smörjsystemet.

Identification

Produktens tillverkningsartikelnummer (MPN) är 614.09.20 och GTIN/varunummer är 4026736528607. Dessa koder används vid beställning och vid sökning i reservdelsdatabaser för att säkerställa korrekt leverans av denna 15-delade turbooljetrycksadapter-sats.

Rekommendation vid inköp och förvaring

• Förvaras torrt och dammfritt för att skydda gäng och tätytor.
• Efter användning rekommenderas rengöring i lätt avfettningsmedel och kontroll av gängor för skador innan återsändning till satsen.
• Vid osäkerhet om lämplig adapterstorlek för en konkret motor eller turbo­typ, jämför med servicehandbokens specifikationer eller mått på originalfitting före beställning.
