Tryckavbrytare för kompressorer — Condor/Blitz MDR 3/16 (6–16 bar)

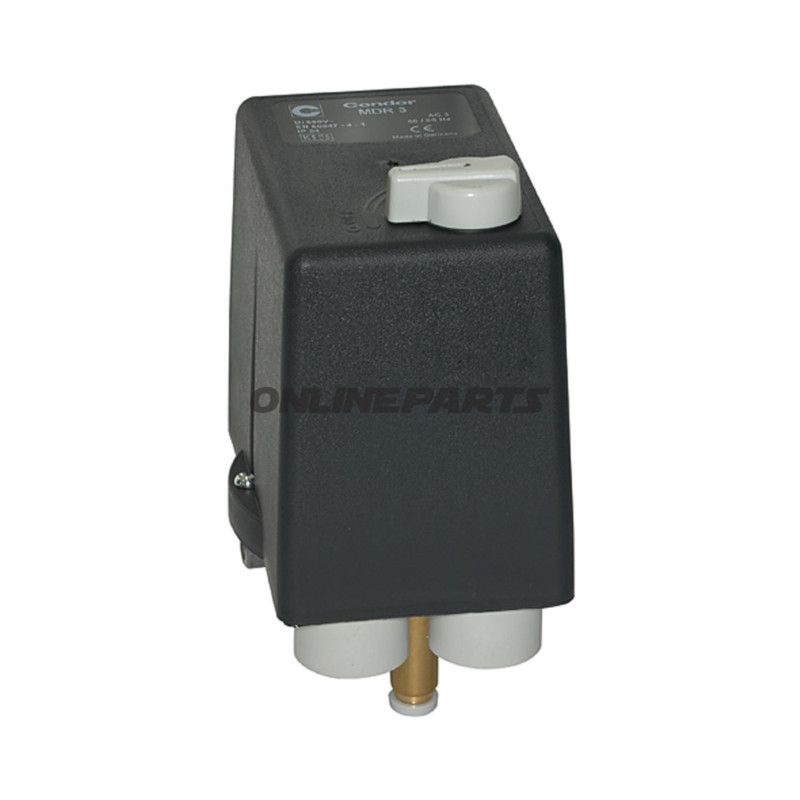

Produktöversikt: Tryckavbrytaren MDR 3/16 från Condor, levererad under varumärket Blitz (MPN: 656.07.22), är en mekanisk tryckavbrytare för kompressorinstallationer med inställningsområde 6–16 bar. Enheten levereras komplett med överströmsreläet SK R3/10 och är avsedd för styrning av start/stop-funktioner på luftkompressorer och trykluftsystem.
- Typ och användning: Mekanisk tryckavbrytare för kompressorer och trykluftsanläggningar. Används för att bryta eller ansluta kompressordrift vid förvalda tryckgränser.
- Inställningsområde: 6–16 bar — lämplig för applikationer där växlingspunkten inom detta intervall är önskvärd.
- Anslutningar: Nedersta processanslutning G 1/2". Fläns: 3 × G 1/4" (flänsangivelse i produktdata).
- Medföljande komponent: Överströmsrelä SK R3/10, avsett för skydd mot motorbelastning i kompressorkontrollen.
Material och konstruktionsnoter: Tryckavbrytare av denna typ har vanligtvis hölje i metall (oftast aluminium eller zinklegering) och interna kontakter samt fjäder- och membrankomponenter utförda i material som tål oljig trykluft och kompressoroperation. Den mekaniska regleringsmekanismen är utformad för exakt justering inom det angivna barintervallet. Överströmsreläet är en elektrisk komponent dimensionerad för kompressormotorer och skyddar mot överbelastning.
Funktion och drift:
- Tryckavbrytaren mäter systemtrycket via koppling G 1/2" och aktiverar en inbyggd kontakt när trycket överträffar de inställda trösklarna.
- Justeringen görs mekaniskt — vanligtvis via justerskruv eller mutter — för att fastställa start- och stopptryck inom 6–16 bar.
- Överströmsreläet SK R3/10 placeras i motorens strömkrets för att bryta strömmen vid överbelastning och skydda motor och drivenhet.
Kompatibilitet och användningsområden: Enheten är lämplig för stationära och mobila kompressorer där det önskas att reglera drift vid tryck mellan 6 och 16 bar. Typiska användningar inkluderar verkstäder, pneumatiska system och industriella kompressoranläggningar. Kontrollera maskinens ström- och kontaktkrav för att försäkra korrekt matchning med överströmsreläets märke- och strömkapacitet.
Installations- och underhållsbemärkningar:
- Montera alltid på ett torrt, vibrationsdämpat ställe och se till korrekt tätmaterial till G 1/2" procesanslutningen.
- Efter montering bör funktion och avbrytelsespunkter verifieras genom test under kontrollerade förhållanden.
- Regelbunden kontroll av kontakter och justeringsmekanism rekommenderas för att säkerställa pålitlig växlingsbeteende över tid.
Identifiering: Produkten marknadsförs under varumärket Blitz med fabrikatnummer (MPN) 656.07.22. GTIN anges inte i de tillgängliga uppgifterna.
Om du har behov av mer detaljerade tekniska data (t.ex. elektriska kontaktvärden, noggrannhetsklass, materiellangivelser eller monteringsanvisning), vänligen uppge vilka specifikationer du önskar så kan ytterligare dokumentation inhämtas.
