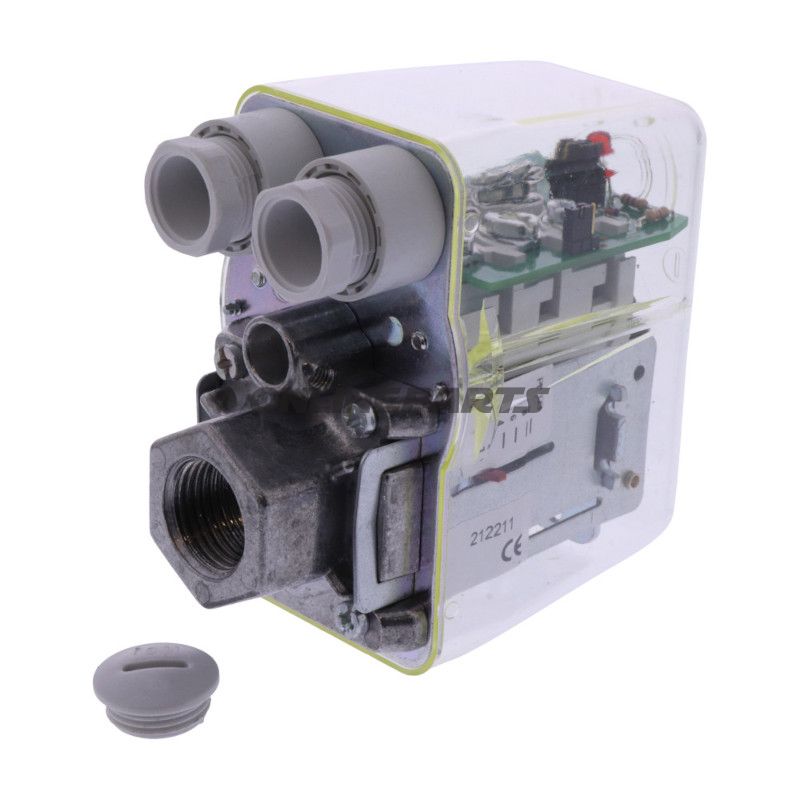

Tryckbrytare MDR 3/16 (8–10 bar) för stjärn-delta koppling på åskkompressorer
Produktöversikt: Denna tryckbrytare, modell MDR 3/16 från Blitz Rotary (GTIN 4057612446845, MPN 656.05.50), är avsedd för styrning av tryckförlopp i åskarbetar med stjärn-delta motoranslutning. Den angivna inställningszonen är 8–10 bar och enheten levereras utan inbyggt on/off‑kontroll.
Funktion och användning: Tryckbrytaren övervakar lufttrycket i tryckkammaren och aktiverar eller bryter motorns drift efter inställd tryknivå. Denna variant är utformad för system där motorn förs via stjärn-delta koppling, vilket innebär att brytaren skickar styrsignal till styrkretsen istället för direkt motorstart. Används typiskt som automation för att hålla nättrycket mellan 8 och 10 bar.
- Arbetsområde: 8–10 bar (differentianser bör kontrolleras i installationsinstruktionen).
- Anslutningsflänsar: Fläns 1 G1/2 och alternativt 3 × G1/4 beroende på montering/adaptrar.
- Styrningstyp: Beräknad för styrsignal vid stjärn-delta anslutning — inte som direkt motorbrytare.
- Kontaktkonfiguration: Levereras utan separat on/off‑kontakt.
Material och konstruktion: Huset är tillverkat av korrosionsbeständiga metallkomponenter och tätmaterial anpassade för tryckluftsmiljö, så att enheten klarar kondens och vanliga driftsförhållanden i kompressor-installationer. De interna kontakter och mekanik är dimensionerade för industriella miljöer; urval av material tar hänsyn till slitagebeständighet och elektrisk tillförlitlighet vid upprepade cykler. Monteringsflangerna är standardiserade gänganslutningar (G1/2 och G1/4) i metall, som säkerställer tät mekanisk anslutning mot tryckkärl eller rörledning.
Kompatibilitet och användningsanmärkningar: Enheten är tillverkad för användning med åskarbetare och kompressorstyrningar där stjärn-delta start/logik används. Kontrollera att styrkretsen accepterar en extern tryckbrytare utan inbyggd on/off‑kontakt. Vid retrofit eller byte ska elektriska märkvärden och kontaktkapacitet matchas med befintlig styrning för att undvika överbelastning.
Säkerhet och installation: Installation bör utföras av fackpersonal. Koppla från strömmen före arbete på styrkretsar. Kontrollera tätflänsar och gängpakningar vid montering för att undvika läckage. Undersökning och rengöring rekommenderas i enlighet med kompressortillverkarens serviceintervall.
Identifikation och referens: Produkten säljs under varumärket Blitz Rotary och finns i leverantörens katalog med referens Flash konst. nr. 7602871 och Condor artikelnummer 223283. Tillverkarens MPN är 656.05.50 och GTIN 4057612446845, som kan användas vid ordering eller reservdelarsförfrågningar.
Teknisk dokumentation: För exakta elektromekaniska värden (kontaktkapacitet, differential, elektriska kopplingsscheman) och monteringsanvisningar hänvisas till tillverkarens tekniska datablad. Vid osäkerhet om kompatibilitet med befintlig kompressorstyrning, ta med MPN/GTIN vid förfrågan till teknisk support.
