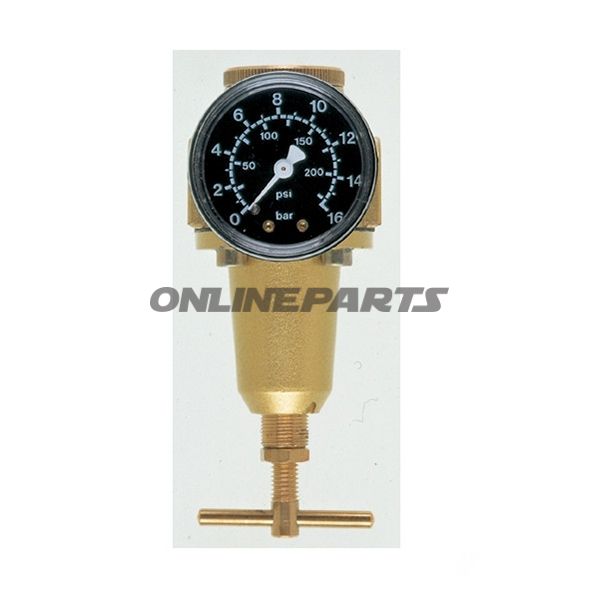

Tryckregulator R3/8

Tryckregulator R3/8 för pneumatiska system (DN10, membrantyp)

Produktöversikt: Tryckregulatorn från EWO (MPN 656.03.38, GTIN 4030875000870) är en membranbaserad tryckreduceringsventil i genomgångsutförande avsedd för reglering av tryck i pneumatiska installationer. Enheten är utförd för montage med G3/8-anslutning och nominellt DN10. Reglering sker mekaniskt med vred, och regulatorn kan levereras/monteras med manometrar på båda sidor efter behov.

• Varumärke / identifikation: EWO, artikelnummer MPN 656.03.38, GTIN 4030875000870.
• Anslutning: G3/8 (R3/8).
• Nominell diameter: DN10.

Funktion och användning

Tryckregulatorns funktion är att reducera och stabilisera sekundärtrycket i ett luftnät i förhållande till försörjningstrycket. Den membranbaserade konstruktionen säkerställer snabb respons på belastningsförändringar, och sekundär utluftning (återstyrning) skyddar mot oavsiktlig tryckuppbyggnad vid aktivering. Manometrar kan monteras på båda sidor för mätning av in‑ och utgående tryck.

Tekniska data och driftparametrar

• Regleringsområde: 0,5 – 10 bar.
• Maximalt försörjningstryck: 25 bar.
• Driftstemperatur: -10 °C till +90 °C.
• Flödeskapacitet vid 6 bar driftstryck: 120 m³/h.
• Försörjningstrycksberoende: < 2 %.
• Dimensioner (Ø x H): 70 x 160 mm.

Materialval och konstruktiva egenskaper

Regulatorn är konstruerad med en membran som styrelement och en genomgångsventil för minimalt tryckfall. Materialen är valda med fokus på driftstabilitet under pneumatiska förhållanden: membranmaterial, säte och tätningar är lämpliga för tryckluft och driftstemperaturområdet angivet ovan. Den mekaniska manövreringen via vred ger enkel, steglös inställning utan elektronisk reglering.

Underhåll och reservdelsöversikt

För att undvika skador och driftstopp rekommenderas montering av ett förfilter före regulatorn för att hålla tillbaka fasta partiklar och kondensat. Vid behov av mätning kan de rekommenderade manometrarna användas som reservdelar: manometer Ø63 horisontell, mätområde 0–10 bar G1/4 eller 0–16 bar G1/4. Vid underhåll bör membranet och ventilens tätningar inspekteras regelbundet och bytas vid synliga tecken på slitage.

Kompatibilitet och monteringsråd

• Monteras i luftförsörjningsledningar med G3/8-anslutning. Säkerställ korrekt flödesriktning (genomgångsform).
• Placera ett filter/lufttorkningssystem upstream för att minimera slitage och funktionsstörningar.
• Manometrar monteras i G1/4-portar; överväg placering för enkel avläsning och service.

Observera: Angivna specifikationer (tryck, temperatur och genomströmning) är typiska driftparametrar. Kontrollera mått och anslutningar före installation för att säkerställa kompatibilitet med det befintliga systemet.
