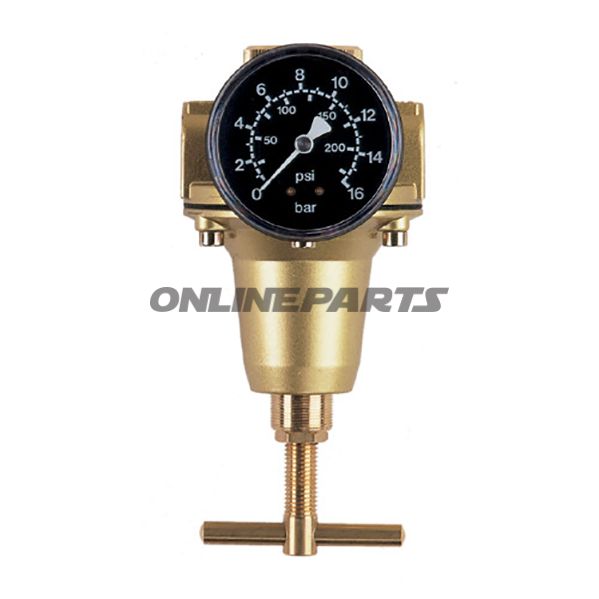

Tryckregulator R1/2

Tryckregler R1/2 för pneumatik och kompressoranläggning

Produkt: EWO Tryckregler BR Standard (MPN: 656.03.46, GTIN: 4030875000078). Denna membrankonstruktion i genomgångsform (R1/2 / G1/2, DN15) är avsedd för exakt tryckstyrning i pneumatiska system, kompressoranläggningar och industriella applikationer.

Funktion

Tryckreglerens primära funktion är att sänka och stabilisera sekundärtrycket oberoende av variationer i inloppstrycket (ventilationsoberoende). Den levererar ett justerbart utgångstryck i området 0,5–10 bar och har sekundärutloppsförmåga (återutsädesbar) för säker avlastning av systemet. Manövrering sker via en vridknopp, och manometer kan monteras både fram- och bakpå för flexibel avläsning.

Tekniska väsentliga data

• Anslutning: G1/2 (R1/2), DN15 (nominal storlek DN10 angiven i vissa specifikationer)
• Regleringsområde: 0,5–10 bar
• Maksimalt ingångstryck: 25 bar
• Driftstemperatur: –10 °C till +90 °C
• Genomströmning: Ca. 160 m3/h vid 6 bar (anges som referens)
• Dimensioner (Ø x H): Ca. 82 x 170 mm
• Ventilationsoberoende: < 2 %

Material och konstruktion

Huset och fjäderkåpan är utförda i zinkttryckgjutning, vald för god mekanisk styrka och motståndskraft mot korrosion i vanliga industriella miljöer. Membranen och invändiga tätningar är dimensionerade för att ge upprepade, stabila regulatorer; materialvalen säkerställer hållbar funktion vid de specificerade tryck- och temperaturvillkoren. Konstruktionen som genomgångsregulator (i Durchgangsform) möjliggör jämn flödesprofil och begränsad tryktap.

Kompatibilitet och användningsområden

Regulatorn är lämplig för verkstäder, produktionslinjer, processindustri, byggplatsinstallationer och kompressoraggregat, där exakt tryckstyrning krävs. Den hanterar luft och icke-aggressiva gaser; vid andra medier bör materialkonfiguration och tätningstyp verifieras mot mediets kemiska egenskaper.

Installation och underhåll

• Säkra korrekt montering på en stabil, ren yta och använd lämpliga gängförbindelser för täthet.
• Montera ett filter uppströms för att förhindra föroreningar från att tränga in i regulatorn — detta reducerar driftstopp och förlänger livslängden.
• Manometer kan monteras framåt eller bakåt beroende på avläsbarhet på installationsplatsen.
• Regelbunden visuell inspektion och rengöring av inflöde/utflöde rekommenderas; kontrollera tätytor och membran vid planerat servicearbete.

Tekniska fördelar

• Stabil reglering med låg ventiltyckeoberoende (< 2 %), vilket ger jämnt sekundärtryck vid varierande inloppstryck.
• Flexibel manometarplacering för enkel avläsning i trånga installationer.
• Sekundärutlösning för kontrollerad tryckavlastning.
• Robust zinkgjutet hölje som balanserar mekanisk styrka och korrosionsbeständighet i typiska industriella miljöer.

Övriga upplysningar

Produkten levereras av EWO under MPN 656.03.46 och identifieras via GTIN 4030875000078. Kontrollera kompatibilitet med det specifika mediet och installationskrav före montage. För optimala driftsegenskaper rekommenderas ett förfilter.
