X-stikanslutning till PA-rör, 8 mm — korsförbindelse

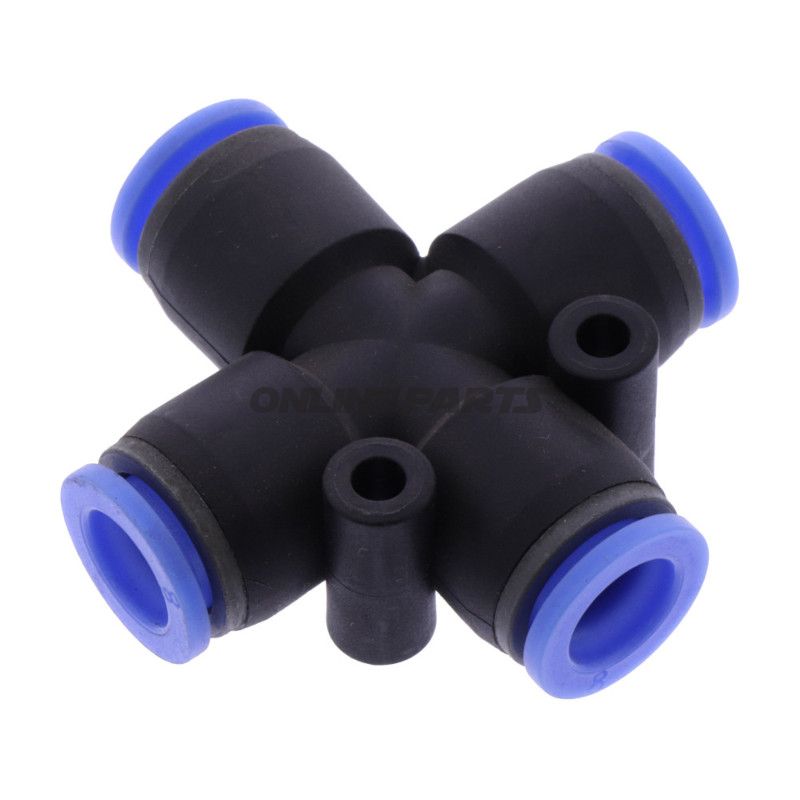

Produkt: X-stikanslutning till 8 mm PA-rör. Denna komponent från Riegler (MPN: 656.06.25) används som korsförbindelse där fyra rör möts och fördelas i ett nätverk av pneumatiska eller vätskeförande ledningar.

Funktion

• X-stikanslutningen kopplar samman fyra separata 8 mm polyamid (PA) rör vinkelrätt i ett kors. Den används oftast för att dela eller samla luft- eller vätskeströmmar i mindre system.
• Designen säkerställer en kompakt samling utan behov av böjningsstycken eller extra beslag. Montering sker genom att rörets ände sätts in i varje av de fyra portarna.
• Lämplig för användningar där platsbegränsning och enkel rördragning är viktig, t.ex. pneumatiska kretsar, automatiska system eller vätskefördelning i verkstäder och mindre maskiner.

Material och egenskaper

• Delsens material är tillverkat i plast/PA-kompatibelt material (polyamid eller motsvarande teknisk plast), som normalt används till fittings för PA-rör. Materialet är valt för kombinationen av mekanisk styrka, kemisk motstånd och låg vikt.
• Polyamidfittings har god resistens mot vanliga hydraulik- och pneumatikmedier samt oljehaltiga miljöer, men specifik kompatibilitet bör alltid verifieras i förhållande till det konkreta mediet och temperaturförhållanden.
• Den glatta inre profilen minskar tryckförlust och ansamling av partiklar jämfört med mer komplexa geometrier.

Montering och tätning

• Montering sker genom att 8 mm PA-rör sätts in i varje port. Beroende på utförandet kan kopplingen vara med infästningar eller med låsring — kontrollera att rörets ände är avskuren vinkelrätt och utan grader för att säkerställa tät förbindelse.
• Vid högre tryck eller kritiska installationer rekommenderas att följa tillverkarens anvisningar för korrekt montering och eventuell användning av extra tätningsmedel eller klipp om relevant.

Kompatibilitet

• Dimensionerad för PA-rör med 8 mm ytterdiameter. Passar till standardiserade 8 mm polyamid-rör och motsvarande flexibla slangar med samma yttre diameter.
• Inte avsedd för stora hydrauliska tryck utan verifierade tryckparametrar; lämplig för lågtrycks pneumatiks och vätskefördelning i mindre system.

Teknisk data och identifikation

• Tillverkare/märke: Riegler (originalreservdel, referens nämns i leverantörsdata som Riegler 108863).
• MPN (tillverkarens artikelnummer): 656.06.25.
• GTIN: Inte angivet för denna artikel.

Användningsanmärkningar

• Kontrollera rörmaterial och driftstryckförhållanden före montering. Polyamid kan bli styv vid låga temperaturer och förlorar något slagstyrka vid mycket höga temperaturer.
• Vid upprepade demonteringar rekommenderas att inspektera tätyta för slitage eller deformation.
• Originalreferens hos leverantören (Riegler 108863) kan användas vid förfrågningar om kompatibilitet eller reservdelsidentifikation.

Kontakta produktens leverantör eller se tekniska datablad för måttdata, maximal arbetstemperatur och tryckgränser om installationen är kritisk för driftssäkerheten.
