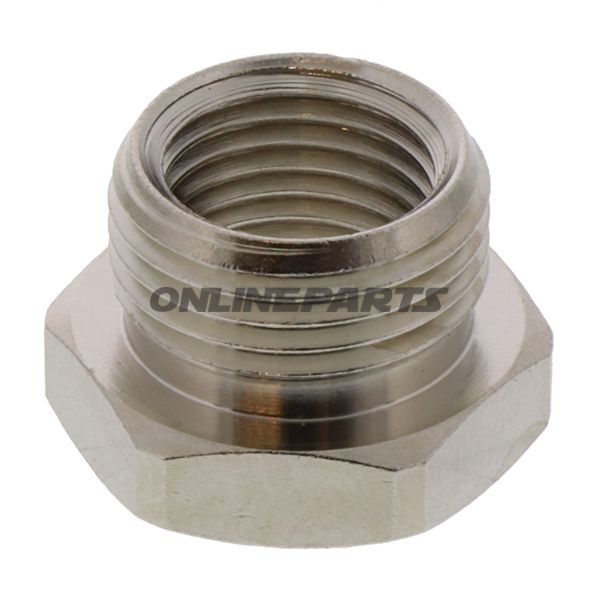

AC-anslutning SD 20PHL — luftintag 3/8" (utv.) till 1/4" (inv.) till axelstycke
Produktbeskrivning: Denna AC-anslutning (typ SD 20PHL) är en skruvanslutning avsedd för tryckluftsintag till axelstycke på AC SD 20/26-enheter. Anslutningen har en yttre gänga på 3/8" och en inre gänga på 1/4", vilket gör den lämplig för anslutning mellan standard tryckluftsslangar och ingångsporten på axelventiler eller axelstycken.
- Funktion: Säkerställer tät mekanisk förbindelse mellan tryckluftsförsörjningen och axelstycket, så luft kan leds in i AC SD 20/26-komponenter utan läckage eller oavsiktlig lösning under drift.
- Användning: Används vid anslutning av tryckluft till axelstycke/axelventiler i hydraulik- och pneumatiksystem, främst vid service och reparation samt vid byte av defekta fittings.
- Gänga: Yttre gänga 3/8" (typ BSP/NPT beroende på varianter) och inre gänga 1/4". Kontrollera gängtyp i ditt system före montering för att säkerställa kompatibilitet.
Material och egenskaper: Anslutningen är tillverkad av korrosionsbeständigt metall (vanligtvis mässing eller stål beroende på produktionsbatch), designad för att motstå de mekaniska belastningar och det tryck som förekommer i vanliga pneumatiska system. Materialval ger god nötstålighet och säkerställer lång livslängd vid korrekt montering och underhåll. Ytbehandling kan vara kromatering eller nickelering för förbättrad korrosionsbeständighet.
Kompatibilitet och identifikation: Produkten är avsedd att användas med AC SD 20/26 axelstycke och motsvarande tillbehör. Ursprungligt reservdelsnummer som anges i tysk dokumentation är 02.506.00, och tillverkarens artikelnummer (MPN) är 652.08.25. Märket är AC Hydraulic, vilket kan vara relevant vid sökningen efter matchande reservdelar eller dokumentation.
- MPN: 652.08.25
- Originalnr.: 02.506.00
- Varumärke: AC Hydraulic
- GTIN: inte angivet
Montering och säkerhet: Montera anslutningen med lämpligt tätmedel (t.ex. gängtejp eller lämplisk packning beroende på gängtyp) och drag åt enligt tillverkarens anvisningar. Undvik överdragning som kan skada gängor eller tätningar. Efter montering ska systemet trycktestas för täthet vid lågt tryck före full drift.
Noteringar: Kontrollera alltid gängtyp (BSP vs. NPT) och dimensioner i din befintliga utrustning för att säkerställa teknisk kompatibilitet. Uppgifterna härstammar från produkttexten för AC SD 20PHL för luftintag; GTIN är inte angivet i levererade data.
