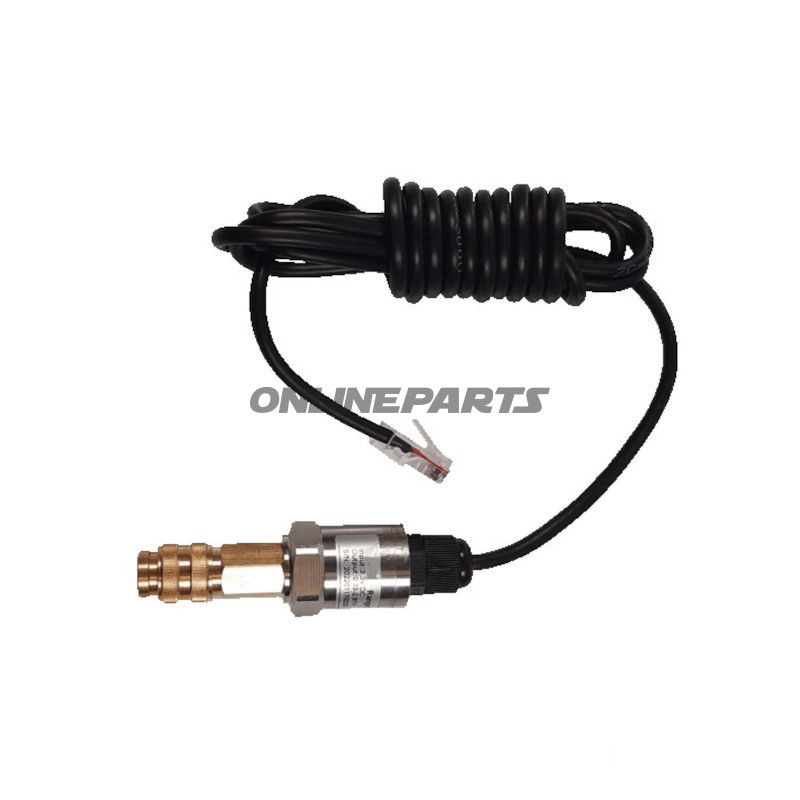

TRYCKGIVARE 300 BAR RJ45-KABEL MED KOPPLING

Trycksensor 0–300 bar med RJ45-kabel och koppling — trymmätning i högre trykområden

Denna trycksensor mäter systemtryck upp till 300 bar och levereras med en färdig RJ45-kabelstik med koppling. Produkten är angiven under tillverkarens artikelnummer MPN 614.09.34 och kan entydigt identifieras med GTIN 4026736533656. Sensorkonstruktionen i rostfritt stål och den kompakta miniatyrdesignen gör den lämplig för trånga monteringsförhållanden där exakt trykmätning krävs.

Funktion och användning

• Funktion: Omvandlar hydrauliskt eller pneumatiskt tryck till en analog spänningssignal (utgångssignal 0,33–2,97 VDC) med ett ingångssignal på 3,3 VDC.
• Användning: Mätning av systemtryck i applikationer där upp till 300 bar övervakas — typiskt i testbänkar, högtrycks hydraulik, common-rail-relaterade testuppsättningar eller industriella system där ett kompakt, robust trycktransducers-stick önskas.
• Anslutning: RJ45-benad kontakt med koppling för snabb till- och frånkoppling utan lösa ledningar.

Material och konstruktion

• Sensorhus och väsentliga trykexponerade delar i rostfritt stål — valda för korrosionsbeständighet och mekanisk stabilitet vid upprepad belastning.
• Miniatyrdesign minimerar utrymmesbehov vid montering och reducerar vibrationspåverkan från omgivande installation.
• Kablarna och RJ45-kontakten är utformade för industriell användning med en koppling som säkrar mekanisk stabil anslutning och snabb av- och påmontering.

Tekniska data (väsentliga värden)

• Trykområde: 0–300 bar
• Försörjnings-/ingångssignal: 3,3 V DC
• Utgångssignal: 0,33–2,97 V DC (proportionell mot tryck)
• MPN: 614.09.34
• GTIN: 4026736533656

Kompatibilitet och tillbehör

Sensoren levereras med RJ45-kabelkontakt och koppling, vilket gör den kompatibel med utprovsutrustning och dataregistratorer som accepterar RJ45-anslutning till analoga sensorer. Som valfritt tillbehör nämns en 7" TFT-tablet (artikel 6140932) för visning och en UNI-kompressionsadapter till common-rail-diesel (artikel 6140931), vilka kan vara relevanta i test- och diagnostikmiljöer.

Praktiska överväganden vid montering och drift

• Se till korrekt tätnings- och monteringsmetod i förhållande till systemets tryckförhållanden och vätsketyp — rostfritt stål är resistent mot många medier, men packningar och anslutningsmetod ska väljas efter applikationen.
• Kontrollera polaritet och 3,3 V-försörjning vid anslutning för att undvika skada på sensorn eller mätfel.
• Vid vibrationspåverkan rekommenderas korrekt kabeldragning och avlastning vid kopplingen för att förlänga livslängden.

Föremarkningar

Denna beskrivning bygger på de angivna tekniska värden och leveransuppgifter för MPN 614.09.34 (GTIN 4026736533656). Om integration i ett specifikt mätsystem eller anslutning till befintlig elektronik ska verifieras, rekommenderas kontroll av pinout för RJ45-anslutningen och eventuell kalibreringskurva från leverantören.
