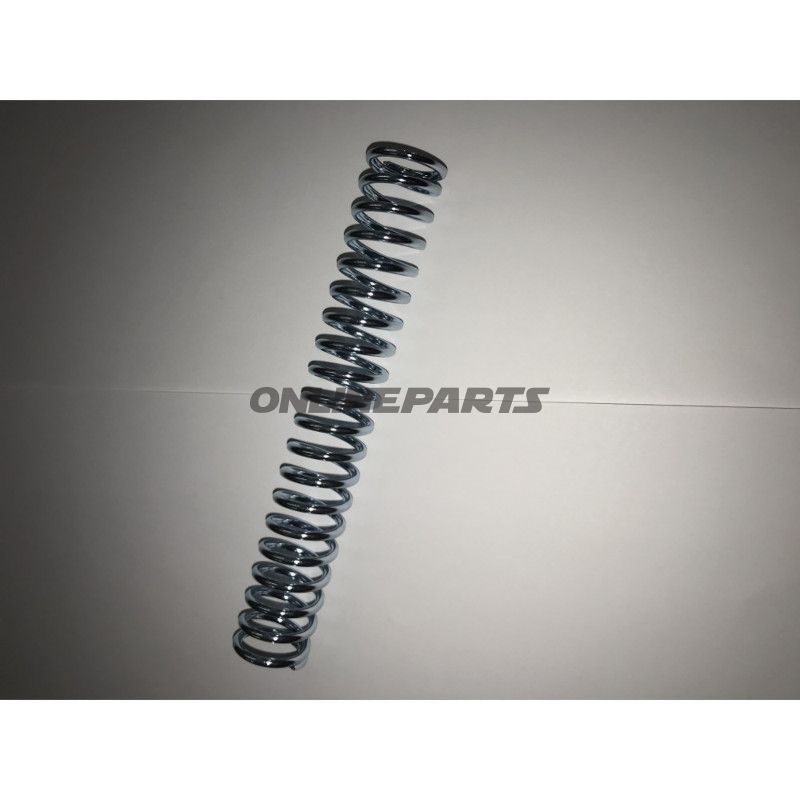

TRYCKFJÄDER RUECKROLLSICH. 127 × 15,5 × 20

Tryckfjäder till roll-back / kompressionsfjäder till valnöt (127 x 15,5 x 20 mm)

Produkt: Tryckfjäder från Nussbaum, MPN 652.09.86. Denna kompressionsfjäder är utformad för användning i roll-back-mekanismer och som ersättningsdel i valnöt-sammankopplingar, inklusive ursprungliga delreferenser som 9DFD-263VESN.

Funktion och användning

• Fjädertyp: Kompressionsfjäder (tryckfjäder) beräknad för att motstå axiala belastningar och ge en kontrollerad återfjädringskraft i mekaniska system.
• Användning: Typiskt använd i roll-back-skyddsmekanismer och liknande lås-/återföringsfunktioner där fjädren ska säkerställa stabil och repeterbar rörelse.
• Kompatibilitet: Passar till komponenter som tidigare använt valnöt-originaldelen 9DFD-263VESN och referenser som 6740022 / 6740237. Kan ersätta eller fungera som reserve-del i Nussbaum-system med motsvarande dimensioner.

Materialer och korrosionsskydd

• Material: Galvaniserat stål. Galvaniseringen ger en zinkbeläggning som reducerar korrosion i normal användning och gör fjädern lämplig för miljöer där fukt eller lätt ytoxidering kan uppstå.
• Egenskaper: Stålmedi är den nödvändiga elasticiteten och styrkan för upprepade kompressionscykler, medan galvaniseringen förbättrar livslängden jämfört med obehandlade stålfjädrar.

Dimensioner och mekaniska data

• Angivna dimensioner: nominell längd 127 mm i produktnamnet; uppmätt längd vid uppgift: 129 mm. Observera att sammanbyggnadstillstånd och monteringsutrymme kan påverka fri längd i tillämpningen.
• Inre diameter / kant: cirka 15–15,5 mm.
• Yttre diameter: cirka 20 mm.

Teknisk anmärkning för installatörer

• Kontrollera utrymmesförhållanden i hhv. skruv- och axelmontering för att säkerställa korrekt passform vid fullt tryck och utsträckt tillstånd.
• Vid utbyte av fjäder i roll-back-mekanismer: verifiera slaglängd och förspänning, eftersom små variationer i fri längd eller diameter kan påverka återföringsmomentet.
• Galvaniserade ytskikt kan riskera flagnning vid kraftig böjning; undvik onödig deformation vid installation.

Identifikation

• Varumärke: Nussbaum.
• MPN (tillverkarrens artikelnummer): 652.09.86.
• GTIN: Inte angivet.

Ytterligare uppgifter

• Referenser i dokumentation: Roll-back-skydd 260TSA07100-2 nämns som användningsområde i originalmaterial.
• Vid behov av exakta belastningskurvor eller trötthetsdata: kontakta tillverkaren eller leverantören med MPN 652.09.86 för tekniska datablad.

Uppgifterna ovan är baserade på angivna mått och materialbeskrivning. För kritiska tillämpningar där exakt kraft, antal cykler eller säkerhet är avgörande rekommenderas mätning och verifiering i den konkreta monteringssituationen eller efterfråga tillverkarens testdata.
