Tragmutter KPS 306 6 mm STIGNING 047218270

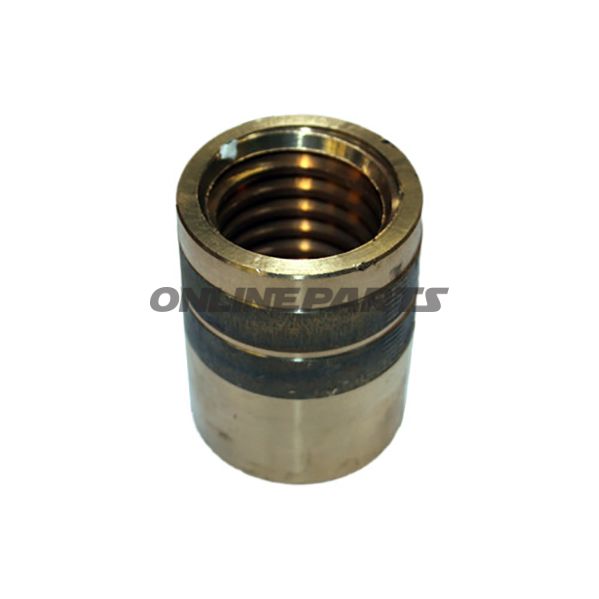

Drag-nut KPS 306 (6 mm skruvstigning) för stöd/mottagare – ROTARY (Ravaglioli)

Denna drag-nut, märkt ROTARY och tillverkad för Ravaglioli-system (MPN: 652.52.40), är en reservdel avsedd för användning i lyft- och stödanordningar där exakt gänginföring och bäryta är nödvändiga. Den används som stödmutter eller motsmutter i drag- / lyftapplikationer med 6 mm gängstigning.

• Funktion: MutTERN fungerar som bärande komponent och kontaktyta i drag-/lyftbeslag. Den överför axiellast från gängstången till den omkringliggande konstruktionen och säkerställer korrekt sittning och justerbarhet.
• Gängstigning: 6 mm (specificerad som 6 mm stigning).
• Kompatibilitet: Designad för Ravaglioli-löftutrustning och motsvarande system där MPN 652.52.40 används. Kontrollera alltid kompatibiliteten med din specifika modell, eftersom toleranser och längder på gängstänger kan variera.

Material och mekaniska egenskaper

Muttern är tillverkad i mässing. Mässing ger god korrosionsbeständighet i normala verkstadsmiljöer, god slitaske-styrka vid kontaktytor och tillfredsställande formbarhet vid eventuella efterbearbetningar. Materialets egenskaper gör det lämpligt för applikationer där metall-mot-metall-kontakt förekommer, och där elektrisk ledningsförmåga eller estetik också kan vara relevant.

Mått och geometri

• Inre diameter (Ø invändig): 34 mm — denna mätning anger hålets frihet och relaterar till vilken axel eller gängstång muttern passar på.
• Yttre diameter (Ø yttre): 50,5 mm — relevant för platskrav i huset eller stötdelen.
• Höjd: 65 mm — anger den totala höjden av muttern, viktigt vid beräkning av inbyggnads- och rörelseutfall.

Praktiska kommentarer till montering och användning

• Säkra att kontrollera gängornas tillstånd och rengör före montering för att undvika onödig slitage.
• Använd lämpligt moment vid låsning — för högt moment kan deformera mässingdelar, medan för lågt moment kan ge spel under belastning.
• Vid byte av äldre delar: jämför både inre diameter, höjd och eventuellt fläns- eller låsprofil för att säkerställa korrekt passform.

Identifikation: Produkten är registrerad under tillverkarens artikelnummer MPN 652.52.40 och märks med varumärket ROTARY i leverantörsmaterial. GTIN anges inte i produktdata.

Om du behöver exakta toleranser eller materialintyg (t.ex. legeringssammansättning eller hårdhetsdata) för teknisk dokumentation rekommenderas att begära dessa uppgifter direkt från leverantören eftersom de inte ingår i grunddatabasen här.
