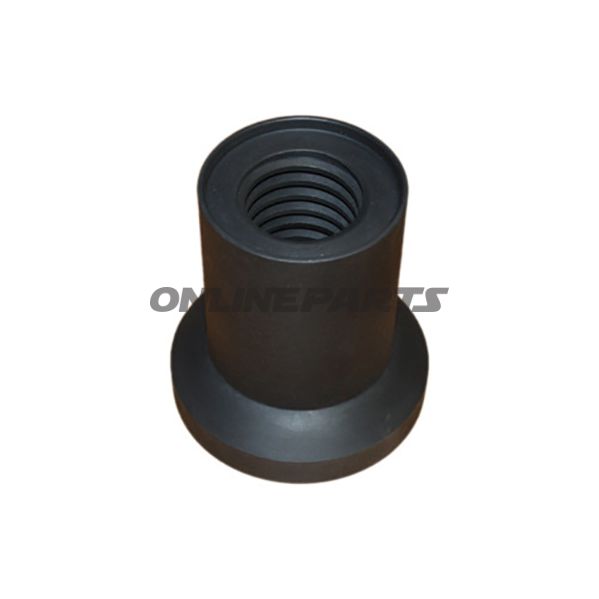

Tragmutter Duolifthofmann 1701269 462162

Dragmutter till Duolift lyftbock (Hofmann) — för stöd- och styrfunktion

Produktöversikt: Denna dragmutter från Hofmann (GTIN: 8054081107068, MPN: 652.57.60) är tillverkad för användning på Duolift-lyftbockar och fungerar som stöd mutter/guide-ring i lyftbock-systemet. Dess huvudfunktion är att fungera som kontakt- och styrningselement mellan rörliga delar på lyftarmen, där korrekt passform och materialegenskaper innebär mindre slitage och säker kontaktyta.

• Material: Plast/plastmaterial med dimensioner utformade för att motstå upprepade belastningar och slitage vid normalt verkstadsbruk. Materialvalet ger mellanhårt stötupptagning, kemikaliebeständighet mot vanliga verkstadsvätskor och minskar metall-mot-metall-kontakt.
• Invändig diameter (Ø innanför): 39 mm — motsvarar axel eller skruv som den monteras runt.
• Utvändig diameter (Ø utanför): 100 mm — anger den yttre ytan som bär last eller centrerar mot den omgivande anläggningen.
• Höjd: 105 mm — totalhöjd från botten till topp, relevant för plats och inbyggnad i lyftbockens sammanställning.

Funktion och användning: Dragmuttern placeras vanligtvis som stötelement i Duolift-systemets rörliga sammansättningar, där den både kan bära axial belastning och fungera som styrning för roterande eller glidrörelser. Plastmaterialet minskar buller och vibrationer vid kontaktpunkter och kan bidra till att skydda belagda eller målade ytor mot skador.

Materialegenskaper och underhåll: Plastkonstruktionen väljs för kombinationen av dimensionell stabilitet och slitagehållning under normala verkstadsvillkor. Även om plast ger god motståndskraft mot många vätskor, bör delar inspekteras regelbundet för sprickor, deformation eller kraftigt slitage, särskilt vid höga belastningar eller långvarig exponering för lösningsmedel. Byt ut vid synliga tecken på deformation eller om passformen blir lös.

Kompatibilitet och märke: Produkten är tillverkad för Duolift-lyftbockar från Hofmann och är identifierad av Hofmann-varumärket (MPN 652.57.60). GTIN 8054081107068 kan användas vid kontroll av delar och lagerstyrning eller vid återbeställning för att säkerställa korrekt komponentmatch.

Tekniska anmärkningar för mekaniker:

• Kontrollera invändig diameter i förhållande till axel-/skruvtolerans — 39 mm är nominellt mått; kontrollmätning rekommenderas före montage.
• Säkerställ att monteringsytor är fria från främmande ämnen och skarpa kanter som kan skada plastens kant.
• Vid temperaturbelastning eller exponering för aggressiva kemikalier bör hållbarheten bedömas oftare.
• Förvaras torrt och vid måttliga temperaturer för att undvika långtidspåverkan på materialets mekaniska egenskaper.

Identifikation: Hofmann-dragmutter, GTIN 8054081107068, MPN 652.57.60 — använd dessa nummer vid reservdelsförfrågningar eller vid jämförelse med tillverkarens reservdelskatalog.
