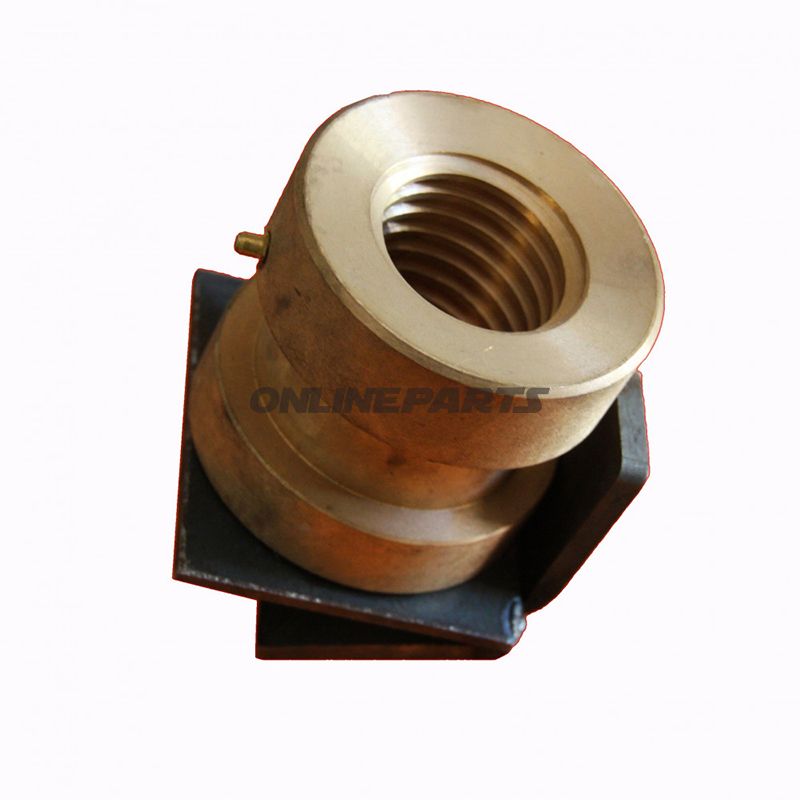

Tragmutter Consul Alt + Endschalternocke 3769.7

Stödmutter Consul med slutkontaktplåt (ø77 mm, höjd 70 mm)

Produktnamn: Stödmutter Consul Alt + Endschalternocke 3769.7
MPN: 651.64.39
GTIN: 4260499471736

Denna stödmutter är designad som bärande mutter med integrerad slutkontaktplåt (endeschalterblech) för mekaniska system där både mekaniskt stöd och signalering av slutposition önskas. Beskrivningen bygger på tekniska mått och funktionella egenskaper som gör delen användbar i verkstäder och vid reparation eller underhåll av maskiner där MWH Consul-komponenter används.

• Funktion: Muttern fungerar som bärande element (stöd) i en axel eller gängsamling och innehåller en slutkontaktplåt som möjliggör anslutning till ett elektriskt ändstopp. När rörelsen når en viss position aktiveras slutkontakten via plåten, vilket ger en elektrisk signal till styrning eller säkerhetssystem.
• Dimensioner: Utvändig diameter (ø): 77 mm. Höjd: 70 mm. Dessa mått är viktiga vid utbyte för att säkerställa korrekt passform i befintlig montering.
• Kompatibilitet: Tätt förbundet med MWH Consul-komponentlinjen. MPN 651.64.39 gör det möjligt att identifiera den precisa varianten vid beställning eller sökning i reservdelsdatabaser. Kontrollera på plats för att säkerställa att mutterns diameter och höjd matchar monteringsytor och ev. tillhörande töjningsstång eller hus.
• Materialval och egenskaper: Produktdata anger inte material explicit, men stödmuttlar av denna typ är normalt tillverkade i stål eller legerat material för att uppnå tillräcklig bärförmåga och slitstyrka. Slutkontaktplåten är vanligtvis tillverkad i metallplåt eller isolerad montage för korrekt elektrisk funktion och hållbar montering. Ytbehandling kan vara galvanisering eller lack för korrosionsskydd; kontrollera leverantörens angivna behandling vid behov.
• Elektrisk och mekanisk integration: Slutkontaktplåten monteras så att den aktiveras mekaniskt av muttrens rörelse eller av en tillkopplad kontaktarm. Anslutningsmetoder kan variera (skruvar, kontakter eller klämmor), så verifiera elektriska anslutningar och eventuell isolation när den installeras i system med spänning eller styrsignaler.
• Identification: GTIN 4260499471736 och MPN 651.64.39 bör medtas i dokumentation och vid beställning för att undvika felmatchning. Trots att produktbenämningen inkluderar namnet Consul/ MWH Consul, anges varumärket inte explicit i uppgifterna; använd därför MPN och GTIN i kommunikation med leverantör för exakt delidentifiering.

Användningstips: Vid byte eller ommontering ska måtten (ø77 mm och höjd 70 mm) kontrolleras fysiskt mot befintlig montering för att säkerställa korrekt sidförskjutning och kontaktaktivering. Kontrollera samtidigt att den slutkontaktens elektriska anslutningar och eventuell isoleringsavstånd uppfyller systemets krav. Om delens material eller ytbehandling är kritisk för drift (t.ex. i korrosiva miljöer) bör leverantören kontaktas för bekräftelse av materialkvalitet.

Produktens referens i tekniska system: Stödmutter Consul Alt + Endschalternocke 3769.7, MPN 651.64.39, GTIN 4260499471736 — används där kombination av mekaniskt stöd och positionsslutkontakt krävs.
