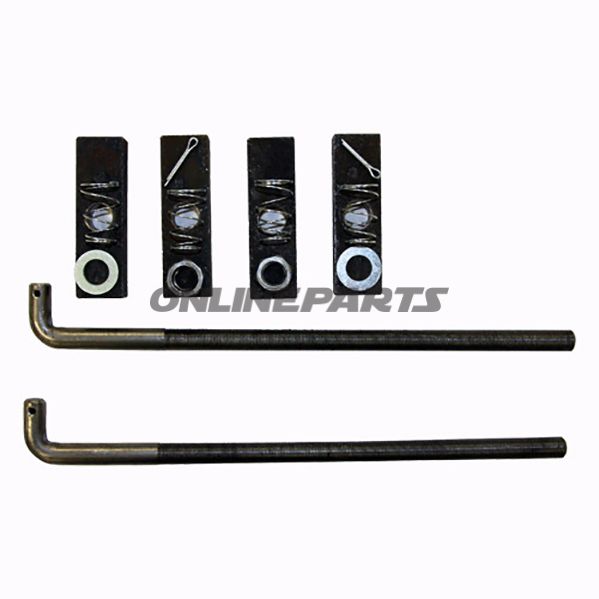

Tragarmarretierung Consulab Buehne H105

Träarmsmontering (armlås) till Consul / Scene H105 — fäste i stål

Denna träarmsmontering, även kallad armlås till Consul/Scene H105 (MPN: 652.41.93), är en mekanisk lås- och fästelement avsett för montering av träarmar eller stödarmar på Scene/H105-konsoler. Produkten identifieras även med GTIN 4260499473327, vilket gör den lätt att spåra i reservdelsregister och vid delarbeställningar.

Funktion

• Armlåset håller träarmen i korrekt position och förhindrar oavsiktlig rörelse eller utrullning under drift.
• Låsmekanismen överför belastningen från armen till konsolen via ett låsande stålbleck, så fri rörlighet endast uppnås vid avsiktlig aktivering.
• Lämplig för applikationer där enkel, mekanisk fästning och repeterbar låsning är nödvändig.

Material och korrosionshensyn

• Huvudmaterial: stål. Stål valdes för dess styrka och slitstyrka i belastade inpassnings- och låsfunktioner.
• Ytbehandling nämns inte i produktdatan; vid användning i utomhus- eller fuktiga miljöer rekommenderas avslutande ytbehandling (t.ex. galvanisering eller målningsskikt) för att minska korrosion och förlänga livslängden.

Dimensioner och tekniska mål

• Övre dragstångsdimension: Ø 12 mm — lämplig för standard låsboltar och stiftförbindelser.
• Dragstångens längd: 300 mm — ger räckvidd från konsolen till låspunkten och möjlighet till montering där avståndskravet motsvarar denna längd.
• Låsegledets mål (L x B x H): 85 x 25 x 15 mm — kompakt låsblock som fördelar belastningen över en liten yta utan att kräva omfattande monteringsutrymme.

Användningsområden och kompatibilitet

• Designad för Consul / Scene H105-serier, men kan användas på andra konsoler och konstruktioner med motsvarande gränsmått och fästdon.
• Målgruppen är mekaniker och professionella användare som behöver bedöma passform i förhållande till befintliga montagehål, bultdimensioner och rörelsegeometri.
• Vid utbyte: jämför MPN 652.41.93 och GTIN 4260499473327 för att säkerställa identisk del.

Monteringsanteckningar

• Kontrollera att bultar, muttrar och eventuella låsringar är kompatibla med Ø 12 mm dragstång.
• Kontrollera inbyggd klaring och rotationsradie vid full rörelse för att undvika punktpress mot trä eller andra komponenter.
• Om monteringsmiljön är fuktig eller utsatt för salt, rekommenderas korrosionsskydd vid montering eller val av rostfritt alternativ om nödvändigt.

Sammanfattning

Denna stållåsbeslag till Consul / Scene H105 (MPN 652.41.93, GTIN 4260499473327) är en robust lösning för mekanisk fasthållning av träarmar. Dimensionerna (Ø 12 mm dragstång, 300 mm längd och låsled 85 x 25 x 15 mm) gör den lämplig för applikationer där enkel och pålitlig armlåsning krävs. Var uppmärksam på nödvändigt ytskydd i korrosiva miljöer och kontrollera passformen i förhållande till befintlig monteringskonstruktion.
