Thread Repair Heli Plus M10repair Kit

HELICOIL® Plus M10 reparationssats för gängor i metall och rostfritt stål

Produkt: HELICOIL® Plus M10 reparationssats för gängreparation. Detta kit från Helicoil (MPN: 485.03.68, GTIN: 4250361200113) innehåller de verktyg och gänginsatser som krävs för att reparera skadade M10-gängor i metall och rostfritt stål.

Funktion

• Kitet möjliggör etablering av en ny, hållbar gänga i en befintlig gängförande komponent genom insättning av en HELICOIL® plus gänginsats. Insatsen tar belastningen och ger en enhetlig, slitstark gänga för efterföljande bult-/skruvmontage.
• Användningsområden: reparation av skadade gängor i motorblock, växellådor, maskinkomponenter och andra metalldelar där M10-metrisk ISO-gänga används.

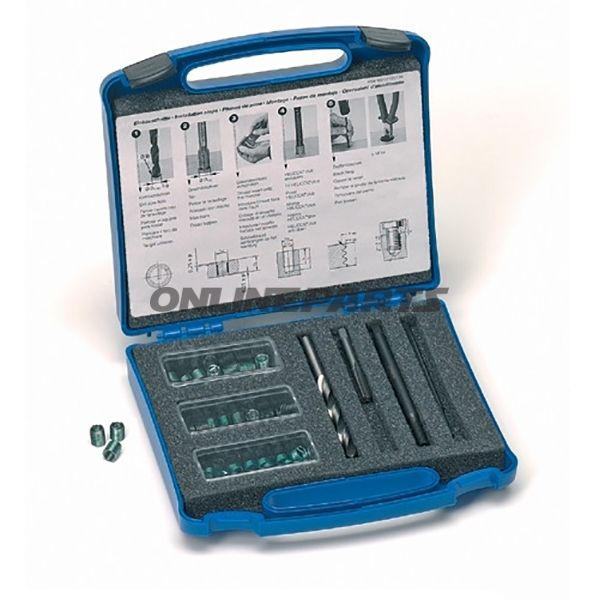

Innehåll i satsen

• HELICOIL® plus gänginsatser i M10 (inklusive längder 1 d, 1,5 d och 2 d - detaljerat antal per längd specificeras av tillverkaren).
• Spiralborr för förborrning.
• Handtappar (HSS) för gängskärning vid förberedelse av hålet.
• Installationsdorn för införing av insatsen.
• Tap- eller stiftbrytare för att avlägsna brytstift efter installation.

Materialval och materialanalys

• HELICOIL® plus-insatserna är tillverkade av austenitiskt krom-nickelstål med en draghållfasthet på minst 1 400 N/mm². Detta material kombinerar korrosionsbeständighet och hög mekanisk styrka, vilket är relevant vid användning i både vanligt stål och rostfritt stål.
• Den trådformade, rullade tillverkningen säkerställer hög ytkvalitet och låg råhet jämfört med avskurna gängor. Låg ytråhet minskar friktion och vridspänning vid insättning av bultar.
• HSS-handtappar levererar slitstyrka vid uppskärning av gängor i förberedelsefasen.

Tekniska fördelar och praktiska konsekvenser

• Hög ytkvalitet och låg friktion innebär att upprepade ut- och inskruvningar vid samma åtdragningsmoment ger en mer enhetlig och ofta högre förspänningskraft. Det utnyttjar mekanisk styrka i högstyrkebultar bättre och minskar risken för lossningsproblem.
• Jämfört med avskurna gängor minskas ytråheten för HELICOIL® plus-insatserna avsevärt (upp till ca 90 % lägre), vilket sänker vridbelastningen på både insats och bult under montage.
• Insatsen återställer gängans funktion utan behov av större utbyte av komponenten, vilket bevarar dimensioner och ursprunglig bultstorlek (M10).

Kompatibilitet och användningsområden

• Designad för metrisk ISO-gänga i M10-dimensioner och avsedd för användning i metaller, inklusive rostfritt stål.
• Lämplig för verkstäder, mekaniker och tekniker som ofta reparerar gängor i motorrelaterade och industriella sammanhang.

Praktiska anmärkningar

• Följ alltid tillverkarens borr- och tappmått vid förberedelse av hålet för att säkerställa korrekt passform för insatsen.
• Använd korrekt storlek på installationsdorn och brytstiftsverktyg vid montering för att undvika skada på insatsen.
• Information om exakt antal insatsdelar per längd anges på tillverkarens förpackning; vid köp bör man kontrollera den exakta förpackningen om antal per längd är kritiskt för arbetets omfattning.

Varumärke och identifikation: Detta reparationskit levereras under varumärket Helicoil, MPN 485.03.68, och kan spåras via GTIN 4250361200113.
