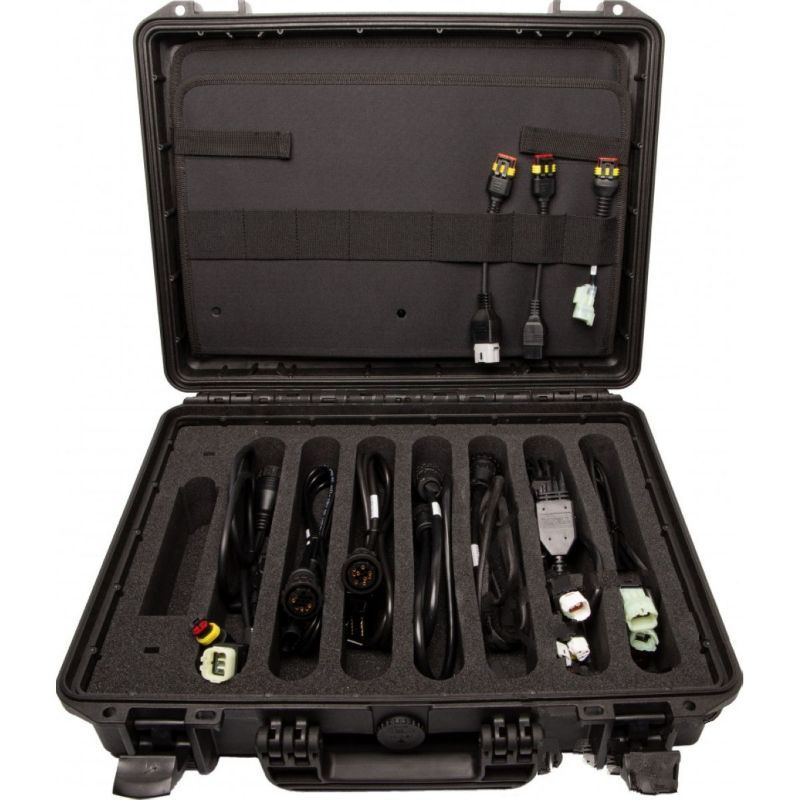

Texa Essential Cable Case C/W Cable Selection

Kabelkoffert för motorcykeldiagnos — Bike Starter Kit från Texa

Denna kabelkoffert från Texa (MPN: 668.03.96) är ett set med grundläggande gränssnitt- och adaptersch kablar för elektronisk felsökning på motorcyklar. Setet samlar huvudkabeln och en rad tillverkarspecifika och familjespecifika diagnostik kablar, så verkstäder och tekniskt kunniga ägare kan etablera anslutning mellan fordonets ECU och Texa-diagnostikutrustning.

Funktion

• Ger fysisk anslutning mellan motorcykelns diagnostiska kontakt och Texa-diagnosverktyg för avläsning av felkoder, live-data och styrenhetstester.
• Innehåller både en huvudkabel till Bike-plattformen samt flera gränssnittkablar, som möjliggör tillgång till tillverkares proprietära kontakter och protokoll.
• Vissa gränssnittkablar kräver alltid användning av huvudkabeln 3151/AP01 för att fungera korrekt.

Innehåll och kompatibilitet

• Huvudkabel Bike: 3151/AP01 (JM nr. 6680043) — basanslutning för alla Bike-gränssnittskablar.
• Adapterkabel för Triumph/Victory/OBD: 3151/AP05 (JM nr. 6680115).
• Gränssnittskabel Kawasaki (för och från årgångar, varianter): 3151/AP11 (t.o.m. 2010) och 3151/AP31 (från 2010) — uppmärksamm platsspecifik kompatibilitet.
• Gränssnittskabel Suzuki från 2003: 3151/AP15 (JM nr. 6585079) — kräver huvudkabel 3151/AP01.
• Gränssnittskabel Honda från 2004: 3151/AP20 (JM nr. 6585889) — kräver huvudkabel 3151/AP01.
• Gränssnittskabel Ducati från 2010: 3151/AP23 (JM nr. 6588065).
• BMW Road & Off Road kabelkit (inkl. adapter till Husqvarna): 3151/AP37 (kompatibel från BMW 1999 till 2016; JM nr. 6680613 / alternativt JM nr. 6580017 i vissa beskrivningar).
• Gränssnittskabel KTM/Husaberg: 3151/AP39 (JM nr. 6585897).
• Gränssnittskabel Yamaha Bike: 3151/AP59 (JM nr. 6680419).
• OBD Euro 5 cykelgränssnitt: 3151/AP58 (JM nr. 6680399) — för nyare Euro 5 OBD-stift.

Material och tekniska egenskaper

• Kablarna är tillverkade med skärmade ledare för att minska elektriskt brus och säkerställa stabil seriell kommunikation vid högre datahastigheter.
• Kontakter och adapterhus är tillverkade i robust plast och förstärkta kontaktpunkter, utformade för upprepade anslutningar i verkstadsmiljö.
• Kontakter och kontakter är anpassade till tillverkarnas specifikationer för korrekt passform och signalintegritet; ledningsisolering är dimensionerad för vanliga driftsförhållanden runt motorcykelramen (temperatur- och vibrationsbeständighet motsvarande industristandard).

Användning i praktiken

• Använd huvudkabeln (3151/AP01) som utgångspunkt — fler av gränssnittskablarna är beroende av detta för att etablera korrekt anslutning.
• Kontrollera årsmodell och tillverkare uppgifter på motorcykeln före valet av gränssnittskabel; vissa kablar täcker specifika årgångar eller modellserier.
• Vid arbete med Euro 5- och nyare OBD-implementeringar använd dedikerade OBD-kablar för att undvika feltolkning av signalerna.

Varumärke och identifikation

Produkten kommer från Texa, ett etablerat varumärke inom fordonsdiagnostikutrustning. Tillverkarens artikelnummer (MPN) 668.03.96 identifierar detta starterkit i Texa-katalogen. Obs: GTIN anges inte i produktdata.

Bemärkningar

• Vissa av kabelnummers i kitet är endast kompatibla i kombination med huvudkabeln 3151/AP01 — detta anges vid de enskilda gränssnittskabelkraven.
• Det levererade setet täcker ett brett utbud av vanliga märken och årgångar, men vid specifika eller äldre modeller bör kompatibilitet verifieras mot fordonets tekniska dokumentation eller Texas aktuella kabelöversikt.
