Texa Diagnostic Cable Ap30 Kawasaki Off Road

Adapterkabel till Kawasaki motorcykelstyrning – Texa AP30 (programmering och diagnostik)

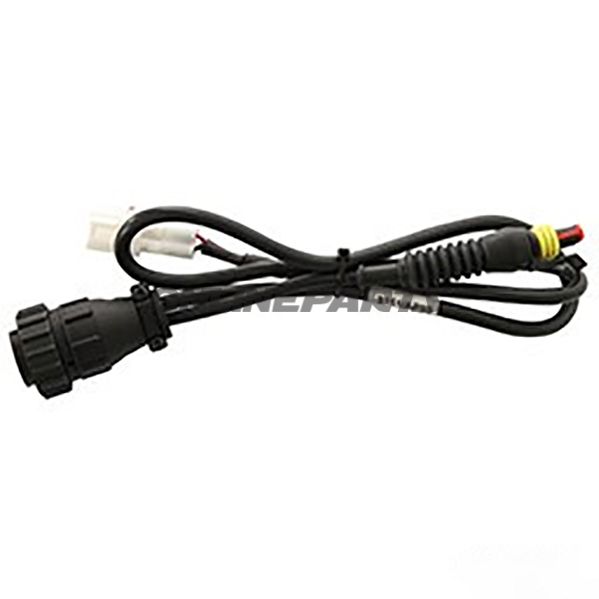

Produkt: Texa adapterkabel AP30 till Kawasaki (MPN: 668.01.91). Denna kabel används vid programmering av kartor (kennfelder) och vid diagnostik på utvalda Kawasaki off‑road motorcyklar. GTIN: 3902958.

Texa AP30 är ett specialiserat kopplingskabel designad för att ansluta motorcykelns service- eller diagnotkontakt till Texa‑diagnostikutrustning och externa strömförsörjningar i samband med inläsning eller justering av styrmodulens kartor (kartografier) samt vid vanlig diagnostik av styrenheten.

• Funktion: Ger korrekt anslutning för programmering av motorstyrningens kartor (kennfeld‑inställningar) och för diagnostisering av elektriska/elektroniska fel. Beroende på modellår används den antingen endast till kartografi‑inställning eller både till diagnostik och kartografi‑inställning.
• Kompatibilitet – äldre modeller (före 2010): AP30 används uteslutande för genomförande av kartografi‑inställningen och ska anslutas till den dedikerade service‑kontakt som är avsedd för denna funktion. För den kompletta proceduren krävs också andra Texa‑kablar (t.ex. AP26 och AP27), eftersom AP30 inte kopplas direkt till diagnosteringsverktyget vid dessa modeller.
• Kompatibilitet – modeller från 2010 och framåt: AP30 är nödvändig för både diagnostik och kartografi‑inställning. I praktiken används AP30 tillsammans med andra Texa‑kablar (bl.a. AP26 och AP31). AP31 kopplas till diagnostikontakten och till själva diagnostörenheten, medan AP30 kopplas till servicekontakt för kartografi‑inställning och samtidigt ansluts till en extern batteriförsörjning via AP26. För vissa operationer krävs endast AP26 (anslutning till extern batteri), men AP30 används för korrekta serviceförbindelser enligt fabrikens procedur.

Material och konstruktion: Kabeln är tillverkad enligt industristandard för diagnostikutrustning med isolerade ledare och karossanpassad kontaktkonfiguration till motorcykelservicebox. Kontakter och material är utvalda för att säkerställa god elektrisk kontakt och mekanisk hållbarhet vid upprepade anslutningar och frånkopplingar i verkstadsmiljö. Konstruktionen tar hänsyn till elektromagnetisk robusthet och säkerställer stabil dataöverföring mellan styrenhet, extern strömförsörjning och Texa‑diagnosenhet.

Tekniska egenskaper och arbetsmetod:

• Specifikt utförd för Texa‑diagnossystemets procedurer vid Kawasaki off‑road modeller.
• Ansluts antingen till den dedikerade servicebusen (servicekontakt) för kartografi‑inställning eller diagnostikbusen beroende på modellår och använd procedur.
• Kan ingå i en kabelkorg med AP26, AP27 och AP31 för full funktionalitet vid programmering och diagnostik.
• Under programmering används AP30 typiskt tillsammans med en extern batteriförsörjning via AP26 för att säkerställa stabil spänning under skrivoperationer till styrenheten.

Målgrupp och användningssituation: Beskriven med fokus på mekaniker och erfarna motorcykelägare som utför service, kartinställningar eller felsökning på Kawasaki off‑road modeller. Kabeln är avsedd för proffs som följer Texa och Kawasaki specifika anslutningsprocedurer och säkerhetsanvisningar vid programmering av styrenheter.

Noteringar: AP30 ingår i ett system av specialkablar, och korrekt användning förutsätter kännedom om vilka kompletterande kablar (AP26, AP27, AP31 m.fl.) som krävs för den aktuella modellen och årgången. Följ alltid tillverkarens vägledningar från Texa och Kawasaki för att undvika skador på styrenheten vid programmering.

Identifiering: Varumärke: Texa. MPN: 668.01.91. GTIN: 3902958.
